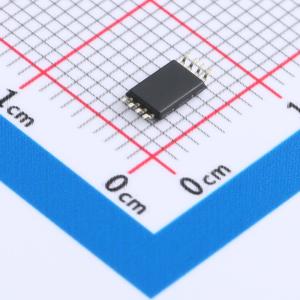

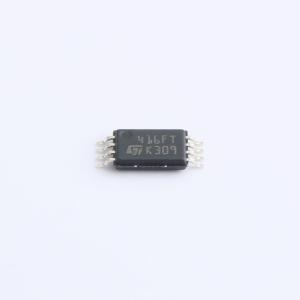

M24C16-FDW6TP
M24C16 FDW6TP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16 Kbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24C16-FDW6TP
- 商品编号
- C2061946
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 16Kbit | |
| 时钟频率(fc) | 400kHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR);硬件写保护功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 1mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 900ns |
商品概述
M24C16是一款16KbitI²C兼容EEPROM,存储结构为2K×8位。M24C16-R可在1.8V至5.5V下读写。器件支持I²C协议,作为从设备,由总线主设备发起数据传输并提供同步时钟。内部包含上电复位电路,可防止上电期间意外写操作;在VCC达到有效稳定范围前不应访问。写控制WC高电平时禁止对整个存储器阵列的写操作,低电平或悬空时使能写操作。数据在SCL上升沿采样,SDA在SCL上升沿期间必须稳定,且仅在SCL为低时改变。第9个时钟脉冲期间接收器拉低SDA表示应答。器件选择码匹配后,器件在第9位时间应答;不匹配则进入待机模式。内部写周期由停止条件触发,写周期期间器件不响应请求。读操作独立于WC状态,读操作后内部地址计数器递增。
商品特性
- 兼容所有I²C总线模式(400kHz、100kHz)
- 存储阵列:16Kbit(2Kbyte)EEPROM,页大小16字节
- 写入速度:字节写入和页写入均在5ms内完成
- 工作温度范围:-40℃至+85℃
- 支持随机和顺序读取模式
- 具备整个存储阵列写保护功能
- 增强ESD/闩锁保护
- 写入周期超过400万次
- 数据保留时间超过200年
