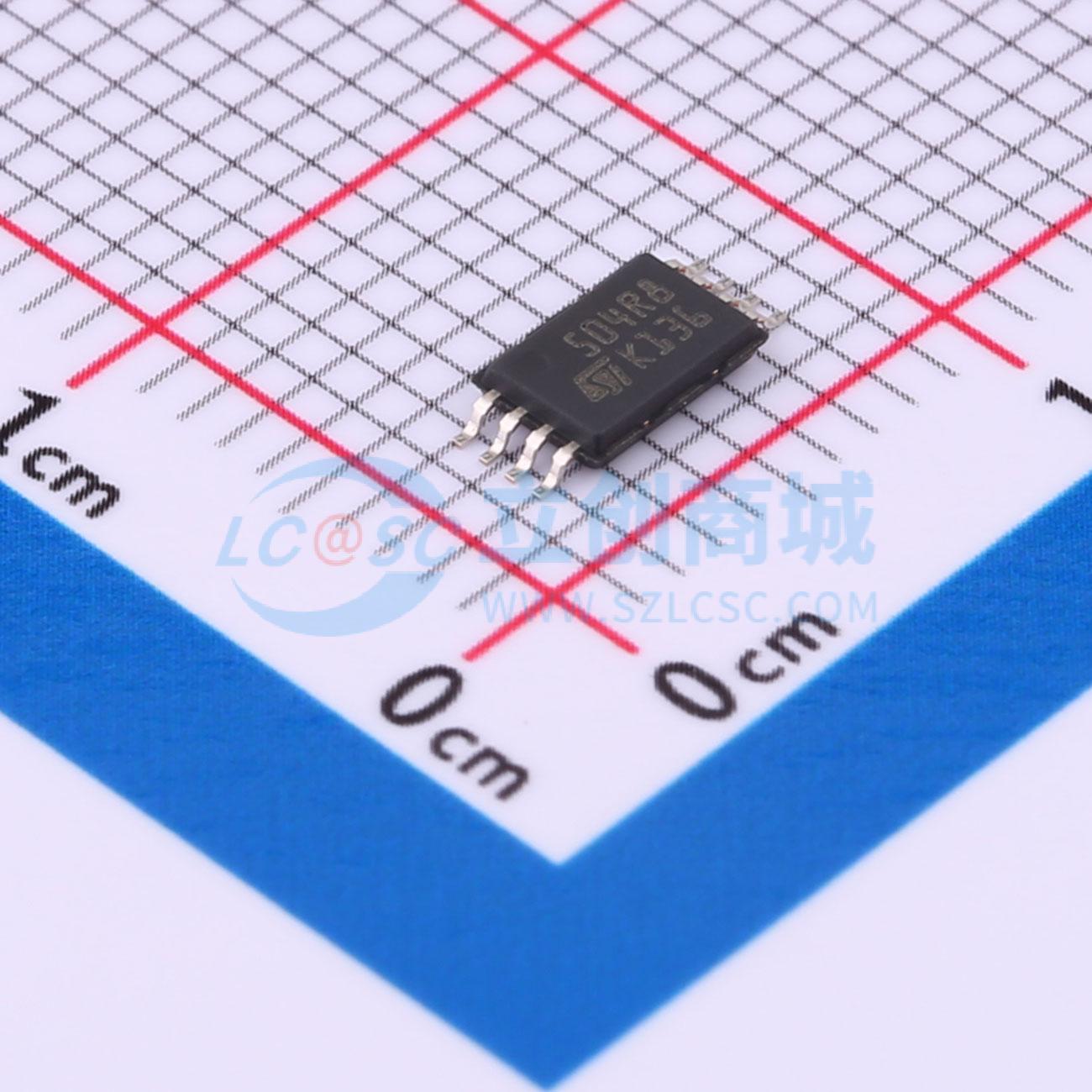

M95040-DRDW8TP/K
4K位串行SPI总线EEPROM 105℃工作温度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4 Kbit串行SPI总线EEPROM,具有高速时钟,工作温度105°C
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95040-DRDW8TP/K
- 商品编号
- C2062181
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 4Kbit | |
| 时钟频率(fc) | 20MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 50年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR);页写保护功能;硬件写保护功能;内置错误纠正码(ECC)功能;内置写使能锁存器(WEL) | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 2mA | |
| 待机电流 | - | |
| 读取访问时间(tA) | - |
商品概述
M95040-DRE是一款4-Kbit串行EEPROM器件,工作温度最高可达105℃,符合AEC-Q100等级2的可靠性标准。该器件通过简单的串行SPI兼容接口访问,最高速率可达20 MHz。存储阵列基于先进的真EEPROM技术(电可擦可编程存储器),为字节可修改存储器(512×8位),组织为32页,每页16字节,其数据完整性通过嵌入式纠错码逻辑得到提升。M95040-DRE还提供一个额外的识别页(16字节),可用于存储敏感应用参数,这些参数之后可被永久锁定为只读模式。
商品特性
- 兼容串行外设接口(SPI)总线
- 4 Kbit(512字节)EEPROM;页大小为16字节;支持按块(1/4、1/2或整个存储器)写保护;额外的可写锁定识别页
- 扩展的温度和电压范围:最高105℃(Vcc范围1.7V至5.5V)
- 高速时钟频率:Vcc≥4.5V时为20 MHz,Vcc≥2.5V时为10 MHz,Vcc≥1.7V时为5 MHz
- 施密特触发器输入,用于噪声滤波
- 短写周期时间:字节写入在4ms内完成,页写入在4ms内完成
- 写周期耐久性:25℃下400万次,85℃下120万次,105℃下90万次
- 数据保持时间:105℃下超过50年,55℃下200年
- ESD保护(人体模型):4000V
- 符合RoHS标准且无卤素的封装,包括SO8(MN)150 mil宽度、TSSOP8(DW)169 mil宽度、WFDFPN8(MF)DFN8-2×3 mm
