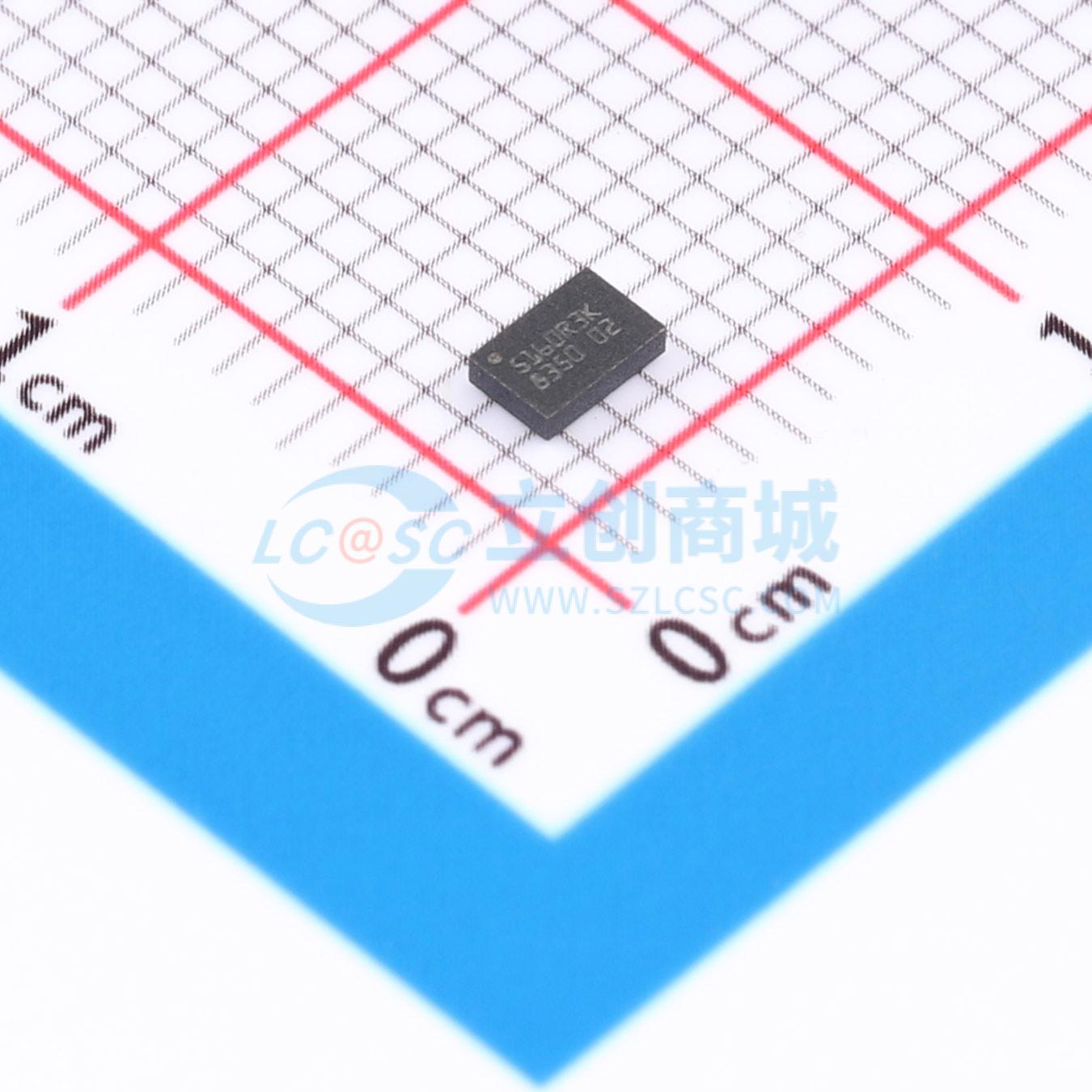

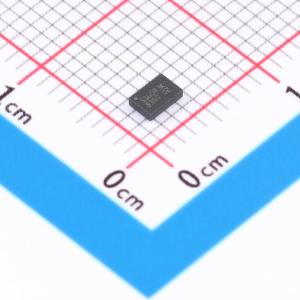

M95160-DRMF3TG/K
M95160 DRMF3TG/K
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车用16 Kbit SPI总线EEPROM,带高速时钟
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95160-DRMF3TG/K
- 商品编号
- C2062261
- 商品封装
- MLP-8(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.065116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 16Kbit | |
| 时钟频率(fc) | 20MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR);页写保护功能;硬件写保护功能;内置错误纠正码(ECC)功能;内置写使能锁存器(WEL) | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 6mA | |
| 待机电流 | 6uA | |
| 读取访问时间(tA) | - |
商品概述
M95160-A125和M95160-A145是16-Kbit串行EEPROM汽车级器件,工作温度最高可达145℃。它们符合汽车标准AEC-Q100等级0定义的极高可靠性水平。这些器件通过简单的串行SPI兼容接口访问,运行速度最高可达20 MHz。存储阵列基于先进的真EEPROM技术(电可擦除可编程存储器)。M95160-A125和M95160-A145是字节可更改存储器(2048×8位),组织方式为...(原文此处内容截断,保留现有信息)
商品特性
- 符合AEC-Q100等级0认证
- 兼容串行外设接口(SPI)总线
- 存储阵列:16 Kbit(2 Kbyte)EEPROM;页大小32字节;支持1/4、1/2或整个存储器的块写保护;额外提供可写锁定的标识页
- 扩展温度与电压范围:1.7V至5.5V时最高125℃;2.5V至5.5V时最高145℃
- 高速时钟频率:V_CC≥4.5V时20 MHz;V_CC≥2.5V时10 MHz;V_CC≥1.7V时5 MHz
- 施密特触发器输入用于噪声滤波
- 短写入周期:字节写入≤4 ms;页写入≤4 ms
- 写入周期耐久性:25℃时400万次;85℃时120万次;125℃时60万次;145℃时40万次
- 数据保留:125℃时50年;25℃时100年
- ESD保护(人体模型):4000 V
- 封装:符合RoHS标准且无卤素(ECOPACK2®)
- 封装选项:SO8(MN,宽度150 mil)、TSSOP8(DW,宽度169 mil)、WFDFPN8(MF,尺寸2×3 mm)
应用领域
- 汽车领域相关设备或系统
- 需要高可靠性、宽温范围的串行存储应用场景
- 支持SPI接口的嵌入式系统存储需求
