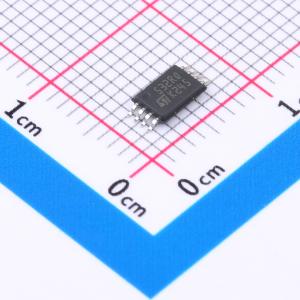

M95320-DRDW3TP/K

支持高速时钟的汽车级32 Kbit串行SPI总线EEPROM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 汽车用32 Kbit SPI总线EEPROM，带高速时钟
品牌名称: ST(意法半导体)
商品型号: M95320-DRDW3TP/K
商品编号: C2061930
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	数据保留 - TDR(年)	100年
	写周期寿命	400万次
	功能特性	内置上电复位(POR)；页写保护功能；硬件写保护功能；内置错误纠正码(ECC)功能；内置写使能锁存器(WEL)
	工作电压	1.7V~5.5V
	工作温度	-40℃~+125℃

商品概述

M95320-A125和M95320-A145是32-Kbit串行EEPROM汽车级器件，工作温度最高可达145℃。它们符合汽车标准AEC-Q100等级0定义的高可靠性要求。器件通过简单的串行SPI兼容接口访问，运行速度最高可达20 MHz。存储阵列基于先进的真EEPROM技术（电可擦除可编程存储器），为字节可修改存储器（4096×8位），组织为128页，每页32字节。器件提供三种封装形式：SO8 (MN)（宽度150 mil）、TSSOP8 (DW)（宽度169 mil）、WFDFPN8 (MF)（尺寸2×3 mm）。

商品特性

兼容串行外设接口（SPI）总线
32 Kbit（4 Kbyte）EEPROM；页大小32字节；支持按块写保护（1/4、1/2或整个存储器）；额外的可写锁定标识页
扩展温度和电压范围：最高125℃（Vcc 1.7V至5.5V）、最高145℃（Vcc 2.5V至5.5V）
高速时钟频率：Vcc≥4.5V时20 MHz、Vcc≥2.5V时10 MHz、Vcc≥1.7V时5 MHz
施密特触发器输入用于噪声滤波
短写入周期时间：字节写入4 ms内完成、页写入4 ms内完成
写入周期耐久性：25℃下400万次、85℃下120万次、125℃下60万次、145℃下40万次
数据保留：125℃下50年、25℃下100年
ESD保护（人体模型）：4000 V
封装符合RoHS标准且无卤素（ECOPACK2®）

应用领域

汽车领域（符合AEC-Q100等级0标准）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	SPI
	存储容量	32Kbit
	时钟频率(fc)	20MHz
	写周期时间(Tw)	4ms
