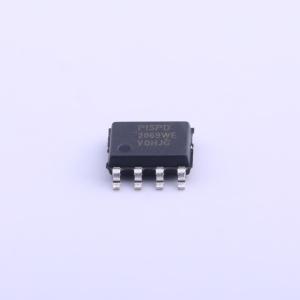

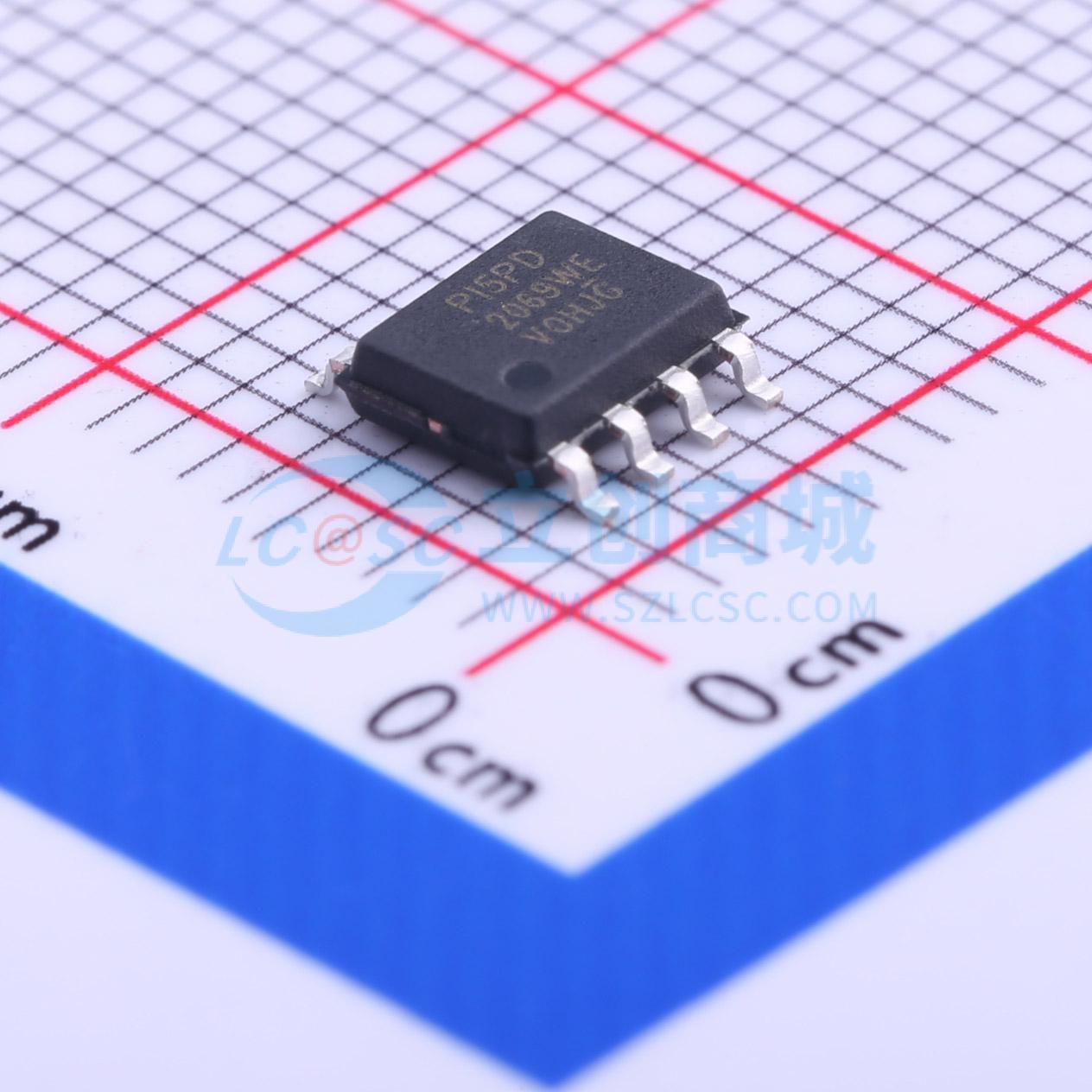

PI5PD2069WEX

停产 PI5PD2069WEX

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: DIODES(美台)
商品型号: PI5PD2069WEX
商品编号: C211406
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.388克(g)

商品参数

商品概述

PI5PD2068/69是一款集成式70mΩ N沟道MOSFET电源开关，适用于自供电和总线供电的通用串行总线（USB）应用。该器件配备电荷泵电路，用于驱动内部MOSFET开关。开关的低导通电阻（RDS(on)）为70mΩ，满足USB电压降要求。这款电源分配开关通常将电流限制设置为2.85A。当输出负载超过电流限制阈值或出现短路情况时，器件会通过切换到恒流模式来限制输出电流，并将过流（/OC）逻辑输出拉低。当持续的严重过载和短路增加开关的功耗，导致结温升高时，热保护电路会关闭开关以防止损坏。一旦器件充分冷却，热关断状态会自动恢复。内部电路确保在有有效输入电压之前，开关保持关闭状态。

商品特性

70mΩ高端MOSFET
2.1A连续电流
热保护和短路保护
精确的电流限制（典型值2.85A）
工作范围：2.7V至5.5V
典型上升时间0.6ms
欠压锁定
消抖故障报告（/OC）
上电期间无/OC干扰
最大待机电源电流1μA
反向电流阻断
内置软启动
获UL认证，文件编号E341484

应用领域

笔记本电脑、主板
USB总线/自供电集线器
电视和机顶盒电源开关、USB外设
电池供电设备、热插拔电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	70mΩ
	工作温度	-40℃~+105℃
