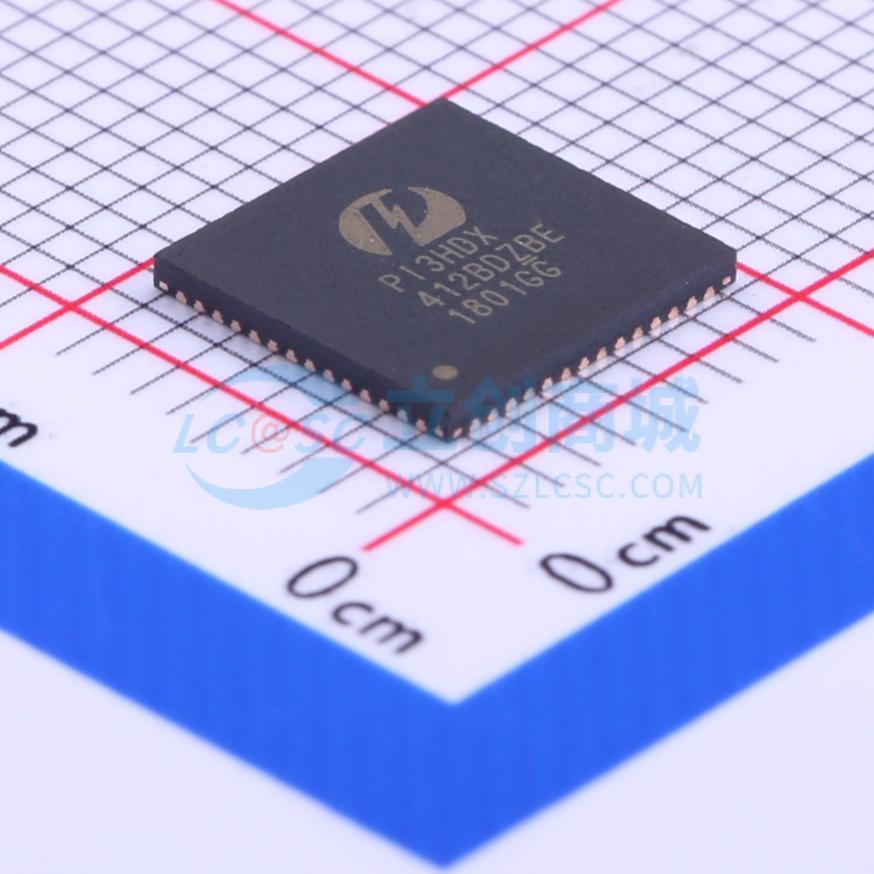

温馨提醒：图片仅供参考，商品以实物为准
PI3HDX412BDZBE
PI3HDX412BD HDMI 1.4b 1:2 分割器/解复用器，数据速率为3.4Gbps，带均衡和预加重
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于基于HDMI/DVI标准和TMDS信号处理的高分辨率视频网络的有源驱动开关解决方案。是具有高阻输出的单TMDS通道到两个TMDS通道的有源分路器和解复用器，可将差分信号驱动到多个视频显示单元。提供可控的输出摆幅电平，可通过引脚控制或I²C控制，还提供独特的高级预加重技术以增加上升和下降时间。最大HDMI/DVI数据速率为3.4Gbps，可提供1920×1080 @ 60Hz分辨率或4K @ 30Hz，适用于4K HDTV和PC图形产品。由于其有源单向特性，此开关仅设计用于视频驱动端。可确保将高带宽视频流从PC图形源传输到终端显示单元，还提供增强的ESD/EOS保护。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3HDX412BDZBE
- 商品编号
- C211415
- 商品封装
- TQFN-56-EP(8x8)
- 包装方式
- 托盘
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | HDMI | |
| 数据速率 | 3.4Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
Pericom Semiconductor的PI3HDX412BD是一款主动式单TMDS通道到双TMDS通道的分离器和解复用器，具有高阻抗输出。该设备可以驱动差分信号至多个视频显示单元。它提供了可通过引脚控制或I2C控制调节的可控输出摆幅电平，具体取决于模式选择引脚。此解决方案还提供了一种独特的高级预加重技术，以增加上升和下降时间。
最大HDMI/DVI数据速率为3.4Gbps，支持1920x1080 @ 60Hz分辨率或4K @ 30Hz，满足4K HDTV和PC图形产品的需求。由于其主动单向特性，该开关仅设计用于视频驱动侧。在PC图形应用中，该设备位于驱动侧，可在多个显示单元之间切换，如PC LCD显示器、投影仪、电视等。
PI3HDX412BD确保从PC图形源传输高带宽视频流至终端显示单元。它还将提供增强的ESD/EOS保护功能，这是当今许多消费级视频网络所必需的。
商品特性
- 支持高达3.4Gbps的TMDS串行链路，符合HDMI 1.4b要求
- HDMI 1至2分配器或1至2解复用器，带有均衡和预加重功能，最高支持340 MHz时钟
- 交流或直流耦合差分信号输入
- 可配置的TMDS输出信号，具有端口选择、预加重、电压摆幅、斜率控制
- 支持静音模式，内置时钟检测器
- 通过引脚绑定或I2C模式编程控制状态寄存器
- I/O引脚到连接器的ESD保护：8KV接触放电（根据IEC6100-4-2）和2KV人体模型放电
- 电源电压：3.3V
- 工业温度范围：-40°C至85°C
- 封装（无铅且环保）：56触点TQFN (ZB56)
