PI3EQX7741AIZDE

PI3EQX7741是一款低功耗、高性能的5.0 Gbps信号重驱动器（ReDriver™），专为USB 3.0协议设计。该器件提供可编程均衡、去加重和输入阈值控制功能，通过减少符号间干扰，优化其在各种物理介质上的性能。PI3EQX7741支持协议专用集成电路（ASIC）与交换矩阵之间、通过电缆或在用户平台上的其他远程数据路径上扩展信号的两个100Ω差分CML数据输入/输出。集成的均衡电路为重驱动器之前的信号完整性提供了灵活性。每个通道都具备低电平输入信号检测和输出静噪功能，且各通道完全独立工作。当通道使能（EN_x# = 0）并处于工作状态时，该通道的输入信号电平（x +/-）决定输出是否有效。如果通道的输入信号电平低于有效阈值电平（Vth-），则输出将被驱动至共模电压。除信号调理外，当EN_x# = 1时，器件进入低功耗待机模式。PI3EQX7741还具备完全可编程的接收器检测功能。当RxDet引脚拉高时，自动接收器检测功能将启动。如果相应通道的信号检测器空闲时间超过25毫秒，接收器检测循环将再次启动。若未检测到负载，通道将进入拔出模式；若因无活动，通道将返回低功耗模式（休眠模式）。

• 兼容USB 3.0
• 两对5.0 Gbps差分信号
• 可调接收器均衡
• 100Ω差分CML输入/输出
• 引脚配置输出加重控制
• 每个通道的输入信号电平检测和静噪功能
• 带数字使能/禁用的自动接收器检测
• 低功耗：约328mW
• 自适应电源管理的自动“休眠”模式
• 待机模式 - 掉电状态
• 单电源电压：3.3V

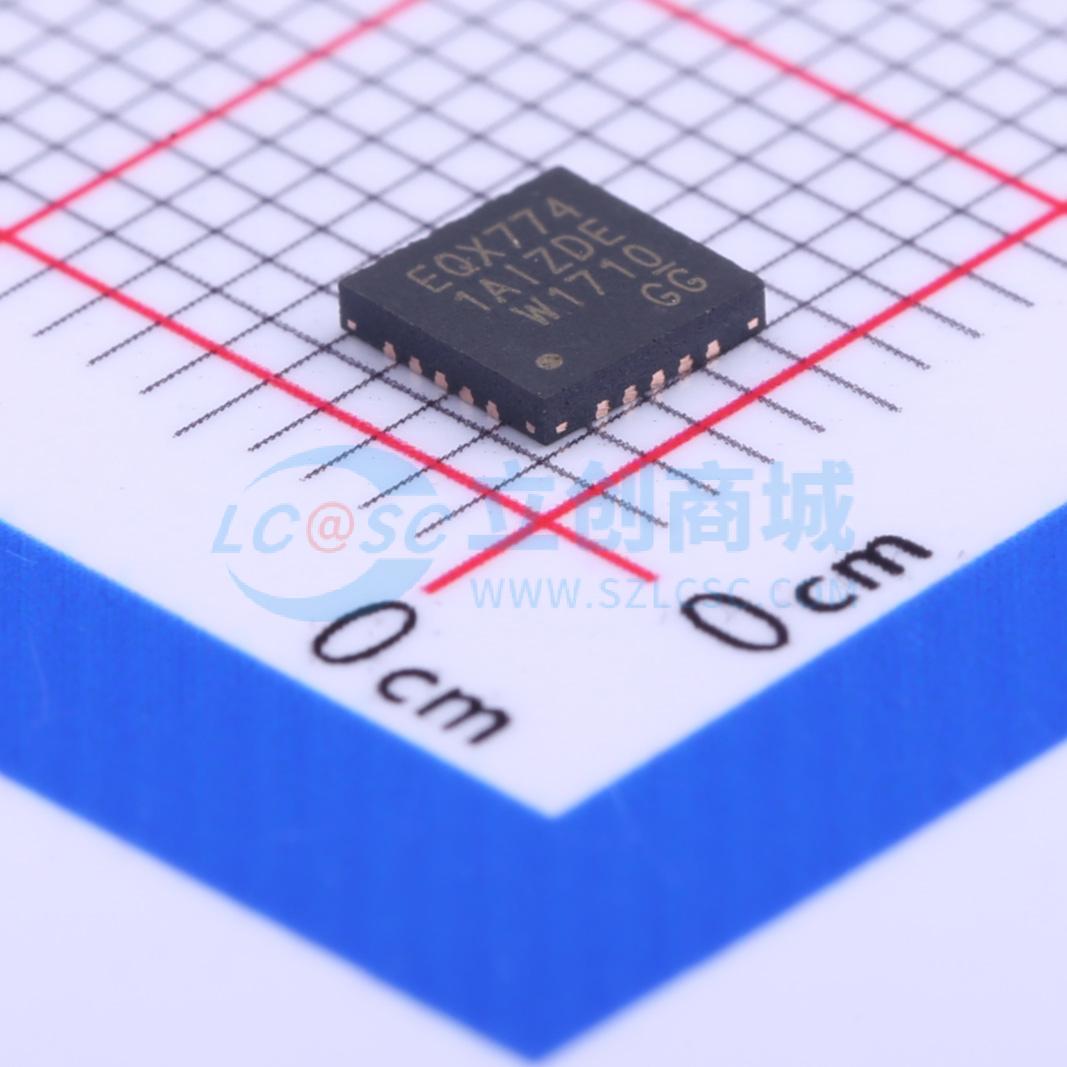

• 封装：20引脚TQFN（4x4mm）
