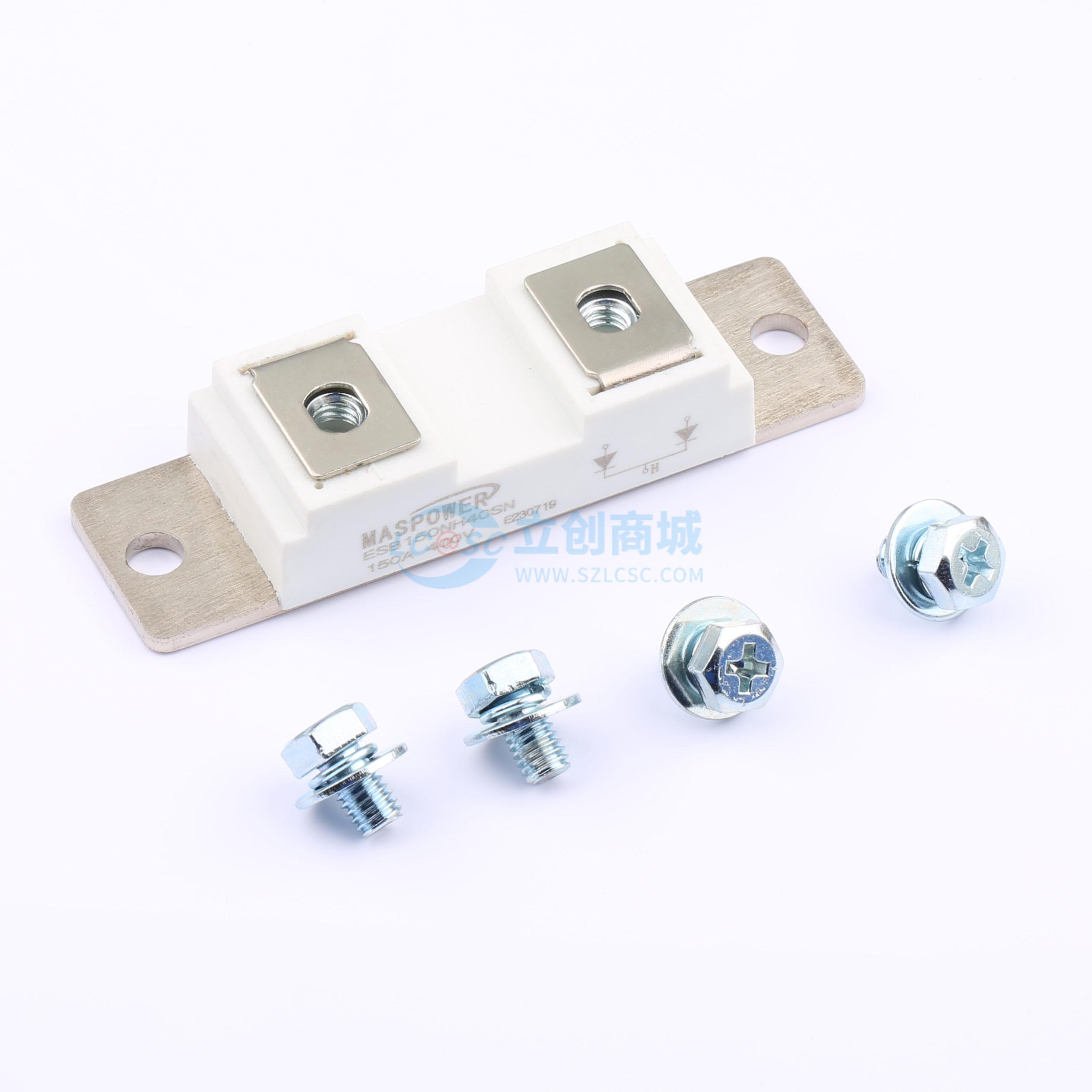

温馨提醒：图片仅供参考，商品以实物为准
ESB150NH40SN
5件套 耐压:400V 电流:150A 反向恢复时间：90ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超快软恢复二极管模块经过优化，可减少高频功率调节电气系统中的损耗和电磁干扰/射频干扰。这些二极管模块非常适合用于功率转换器、电机驱动器和其他开关损耗占总损耗很大比例的应用。
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- ESB150NH40SN
- 商品编号
- C19724662
- 商品封装
- FD-3
- 包装方式
- 托盘
- 商品毛重
- 121.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.05V@150A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 150A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | - | |
| 反向恢复时间(Trr) | 90ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | 1250W | |
| 非重复峰值浪涌电流 (Ifsm) | 2.1kA |
商品概述
超快速恢复二极管（Ultra-FRD）模块设备经过优化，可降低高频功率调节电气系统中的损耗和电磁干扰/射频干扰（EMI/RF）。这些二极管模块非常适合用于功率转换器、电机驱动器和其他开关损耗占总损耗很大比例的应用。
商品特性
- 重复反向电压：VRRM = 400V
- 低正向压降：VF(典型值) = 1.05V
- 平均正向电流：IF(AV.) = 150A，结温Tc = 100°C
- 超快速反向恢复时间：trr(典型值) = 90ns
- 对恢复参数进行了广泛表征
- 降低电磁干扰和射频干扰
- 非隔离型封装
应用领域
- 电机驱动器
- 续流应用
- 高功率转换器
- 焊机
- 各种开关和电信电源
