温馨提醒：图片仅供参考，商品以实物为准

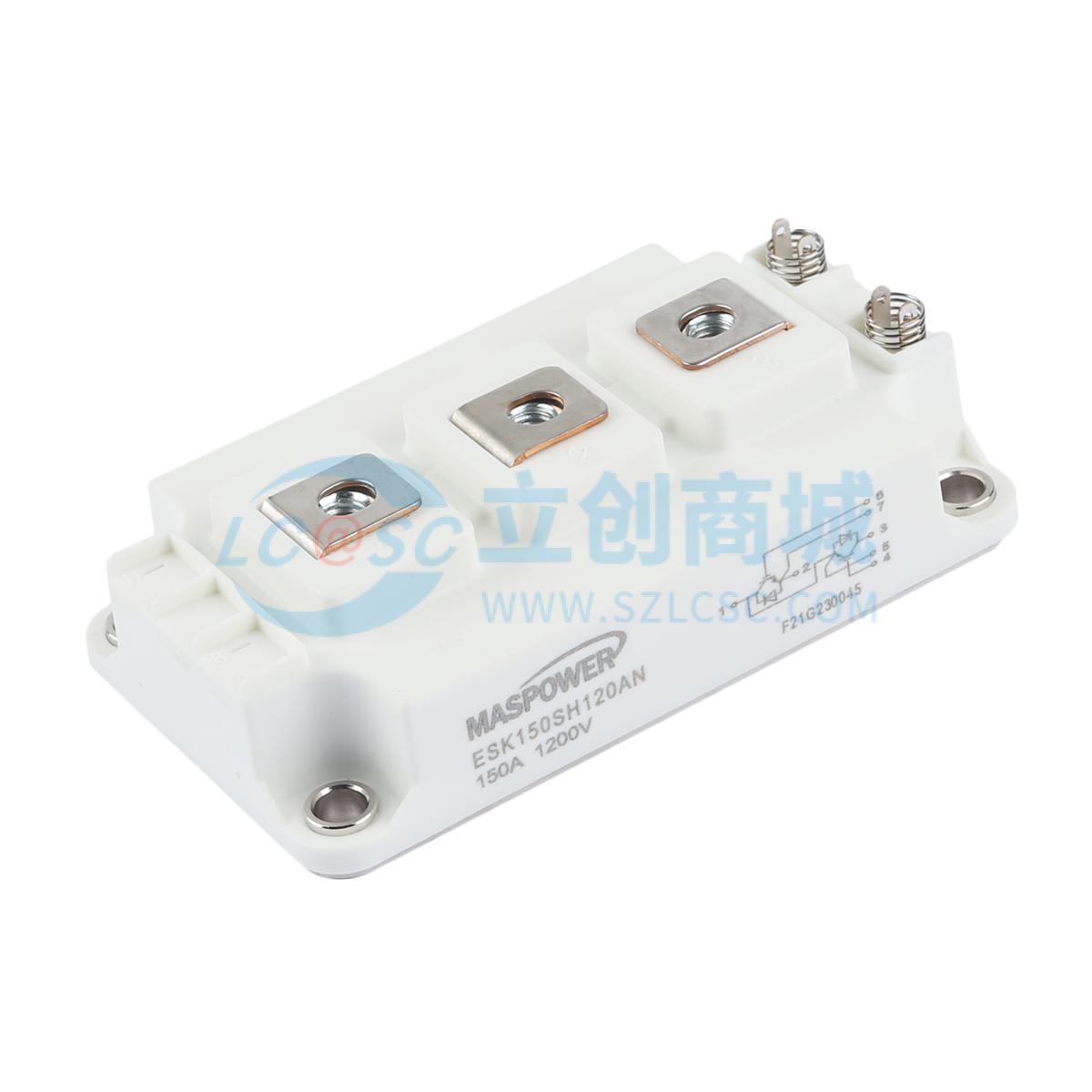

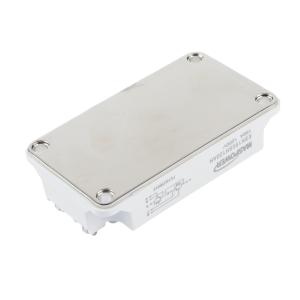

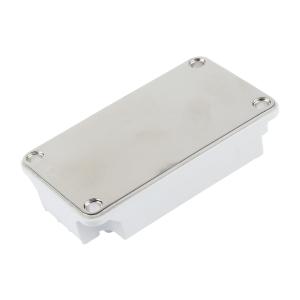

ESK150SH120AN
1200V、150A，双管IGBT模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：平面IGBT技术。 低饱和电压。 10μs短路电流。 低关断损耗。 正温度系数。 具有快速软反向恢复的续流二极管。应用：焊机/电源。 UPS/逆变器
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- ESK150SH120AN
- 商品编号
- C19724664
- 商品封装
- 螺栓安装
- 包装方式
- 管装
- 商品毛重
- 302.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 200A | |
| 耗散功率(Pd) | 1.25kW | |
| 输出电容(Coes) | 1.25nF | |
| 正向脉冲电流(Ifm) | 300A | |
| 集射极饱和电压(VCE(sat)) | 3.2V@150A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 6.6V@3mA | |
| 栅极电荷量(Qg) | 1500nC | |
| 输入电容(Cies) | 12.6nF | |
| 开启延迟时间(Td(on)) | 130ns | |
| 关断延迟时间(Td(off)) | 300ns | |
| 反向恢复时间(Trr) | 120ns | |
| 反向传输电容(Cres) | 0.43nF |
