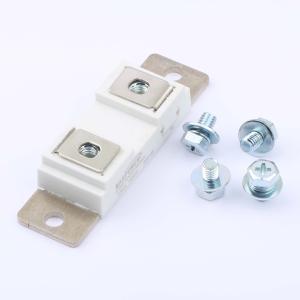

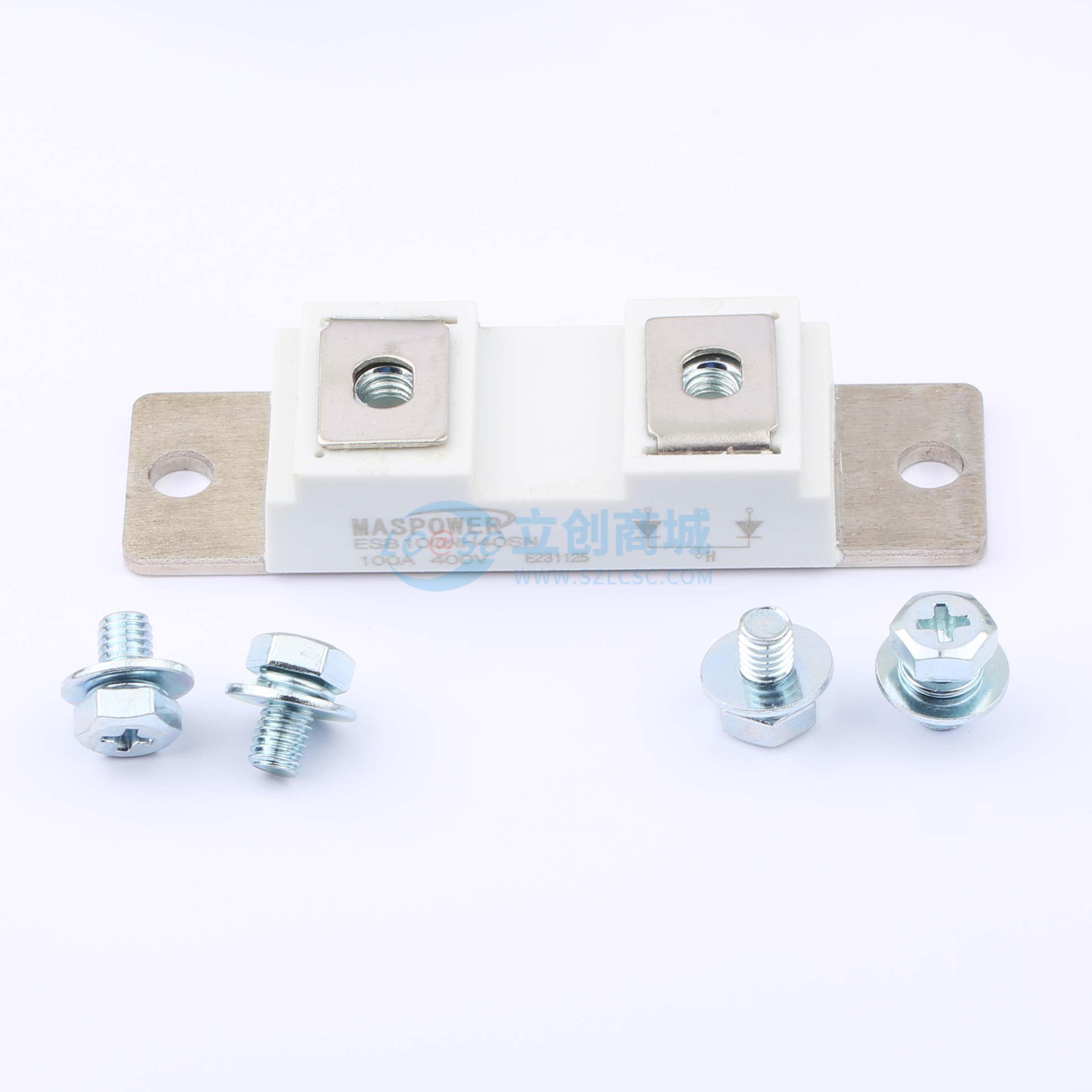

ESB100NH40SN
5件套 电流:100A 反向恢复时间：90ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超快速恢复二极管模块设备经过优化，可减少高频功率调节电气系统中的损耗和电磁/射频干扰。这些二极管模块非常适合用于功率转换器、电机驱动器和其他开关损耗占总损耗很大比例的应用。
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- ESB100NH40SN
- 商品编号
- C19724663
- 包装方式
- 托盘
- 商品毛重
- 120.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.05V@100A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 100A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | - | |
| 反向恢复时间(Trr) | 90ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | 1000W | |
| 非重复峰值浪涌电流 (Ifsm) | 1.4kA |
商品概述
超快型快速恢复二极管（Ultra-FRD）模块器件经过优化，可降低高频功率调节电气系统中的损耗和电磁干扰/射频干扰（EMI/RFI）。这些二极管模块非常适合用于功率转换器、电机驱动器以及其他开关损耗在总损耗中占比较大的应用。
商品特性
- 重复反向电压：VRRM = 400V
- 低正向压降：VF(典型值) = 1.05V
- 平均正向电流：IF(AV.) = 100A（结温Tc = 100°C时）
- 超快反向恢复时间：trr(典型值) = 90 ns
- 对恢复参数进行了全面表征
- 降低电磁干扰和射频干扰
- 非隔离型封装
应用领域
- 电机驱动器
- 续流应用
- 高功率转换器
- 电焊机
- 各类开关和通信电源
