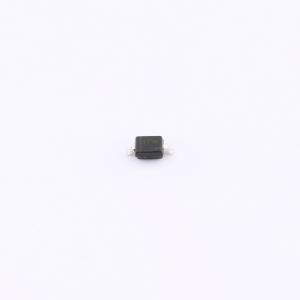

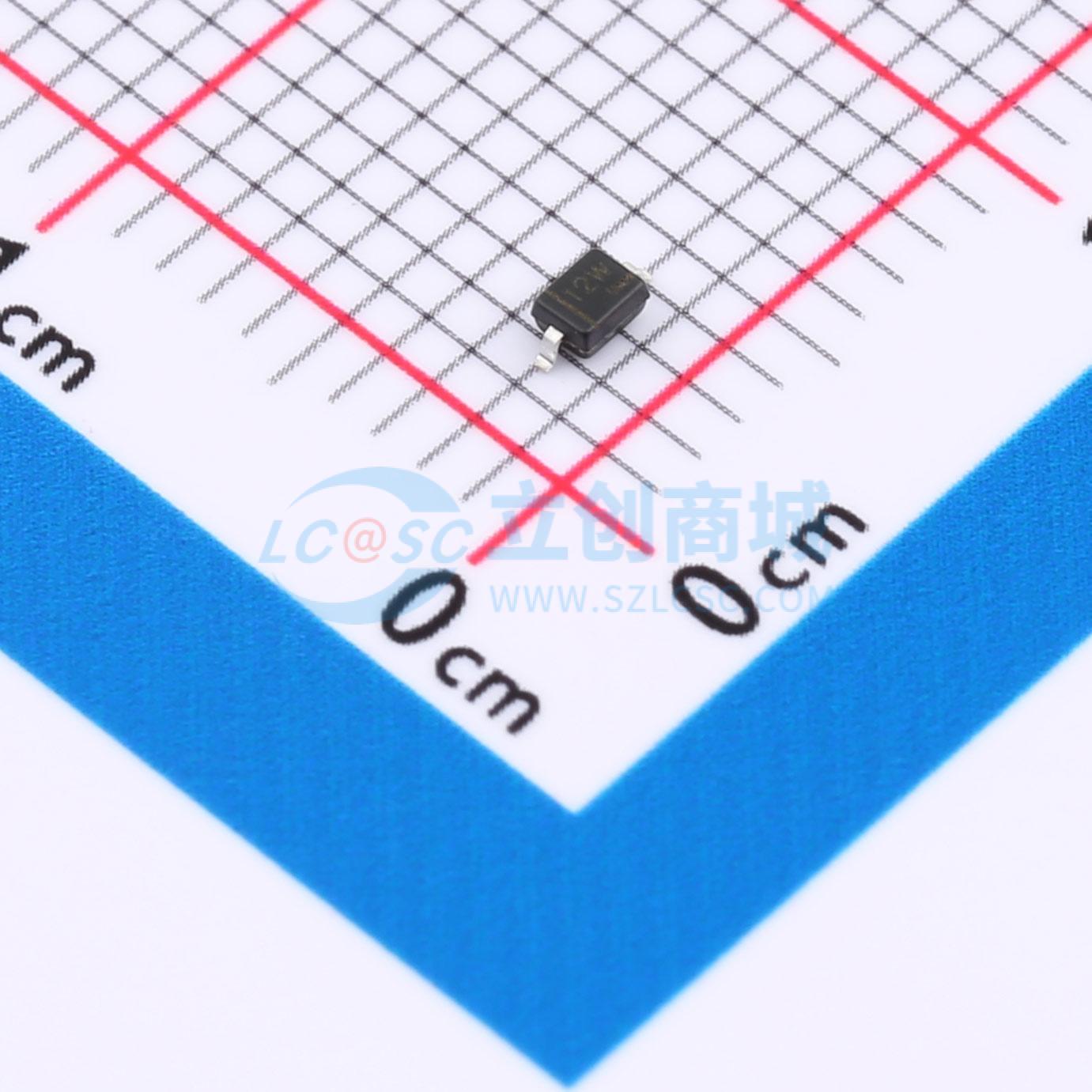

温馨提醒：图片仅供参考，商品以实物为准
SDD32A12L01(UMW)
ESD 12V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护低电压敏感组件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其非常适合在电路板空间有限的设计中进行ESD保护。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SDD32A12L01(UMW)
- 商品编号
- C19723981
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19V | |
| 峰值脉冲功率(Ppp) | 320W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 150pF |
商品概述
该器件旨在保护低压敏感组件免受静电放电和瞬态电压事件的影响。其优异的钳位能力、低漏电流和快速响应时间，使其成为板空间受限设计中静电放电保护的理想选择。
商品特性
- 符合 IEC61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 保护一条输入/输出线路
- 在 8/20μs 波形下峰值功耗为 320W
- 工作电压：12V
- 低漏电流
- 低钳位电压
- 回流焊温度：纯锡 260~270℃
应用领域
- 蜂窝手机及配件
- 无绳电话
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- MP3播放器
