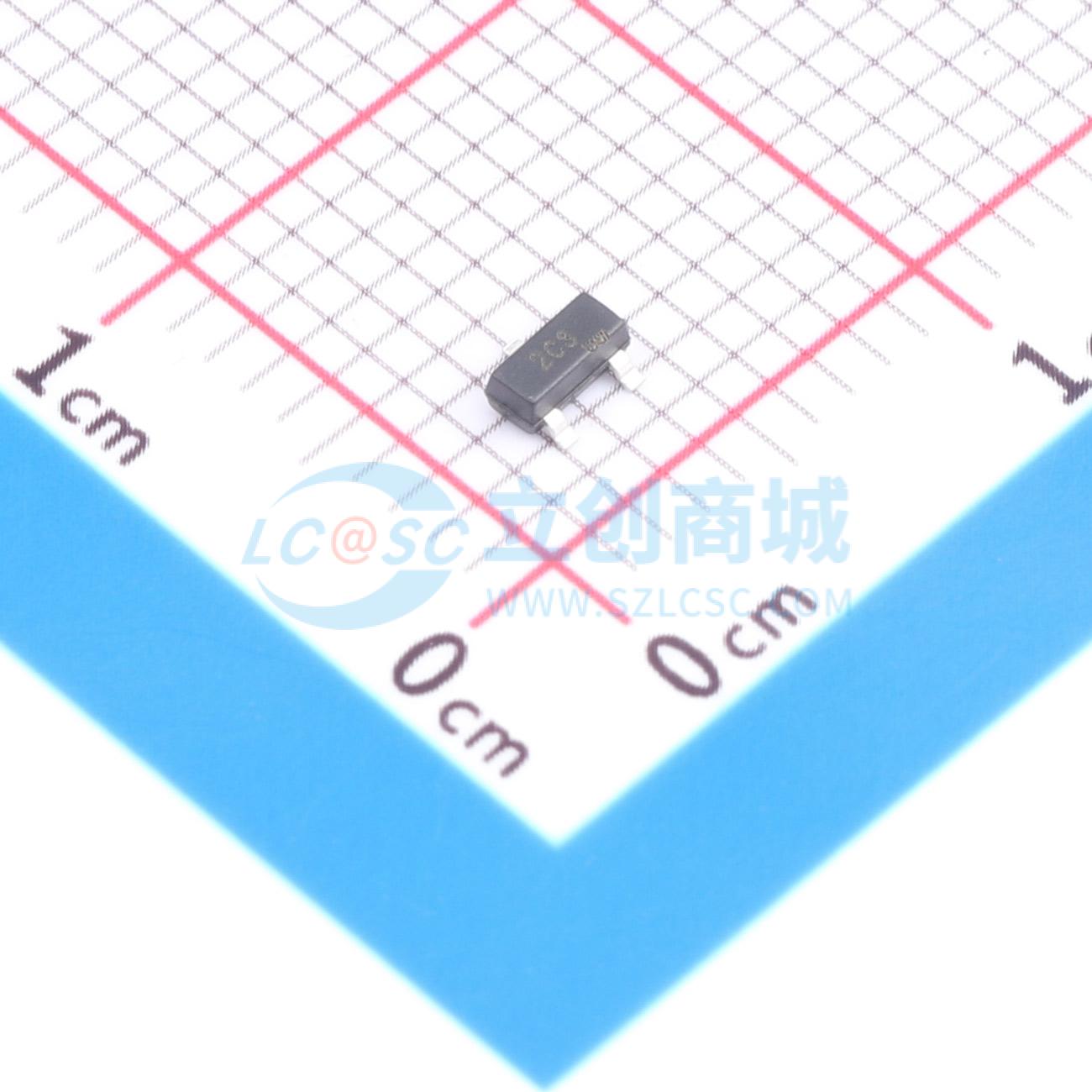

温馨提醒：图片仅供参考，商品以实物为准
PDT5301-T73(UMW)
双向TVS 12V截止 峰值浪涌电流：11A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PDT5301-T73(UMW)
- 商品编号
- C19723983
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 6pF |
商品概述
PDT5301是一款瞬态电压抑制器阵列，专为电源或数据线应用设计，可提供针对静电放电、三级雷电和开关瞬态的保护。该器件提供低箝位电压，用于保护敏感接口。
商品特性
- 符合IEC 61000-4-2标准：空气放电±15kV，接触放电±8kV
- 符合IEC 61000-4-4标准：40A，5/50ns
- 低箝位电压
- 双向配置
- 符合IEC 61000-4-5标准：24A，8/20μs - 第2级与第3级
- 每线300瓦特峰值脉冲功率
应用领域
- RS-232
- RS-422
- RS-423
- 蜂窝电话
- 控制与监控系统
- 手持设备
- 无线总线保护
