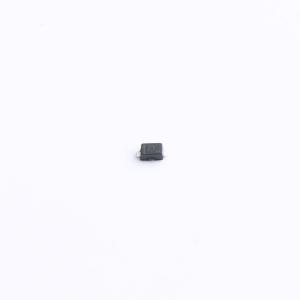

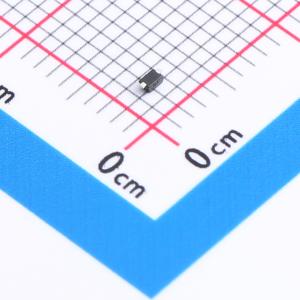

温馨提醒：图片仅供参考，商品以实物为准
CESD24VD5
单向ESD 24V截止 峰值浪涌电流：7.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护对电压敏感的电子元件免受静电放电和其他瞬态影响。出色的钳位能力、低泄漏和快速响应时间，为暴露于静电放电的设计提供一流的保护。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- CESD24VD5
- 商品编号
- C19723988
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 44V | |
| 峰值脉冲电流(Ipp) | 7.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 330W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 33V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 36pF |
商品概述
该产品旨在保护电压敏感型电子元件免受静电放电和其他瞬态事件的影响。其卓越的钳位能力、低泄漏电流和快速响应时间，为暴露于静电放电环境的设计提供了的保护性能。
商品特性
- 提供单条线路的单向静电放电保护
- 反向关断电压：24V
- 低反向钳位电压
- 低泄漏电流
- 优异的封装尺寸：1.2mm×0.8mm×0.6mm
- 快速响应时间
应用领域
- 计算机及外设
- 数码相机
- 音频和视频设备
- 手机及配件
- 便携式电子设备
- 其他电子设备通信系统
