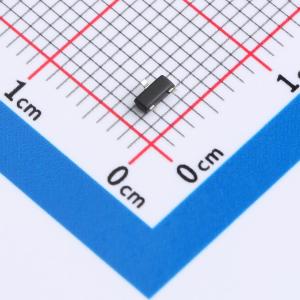

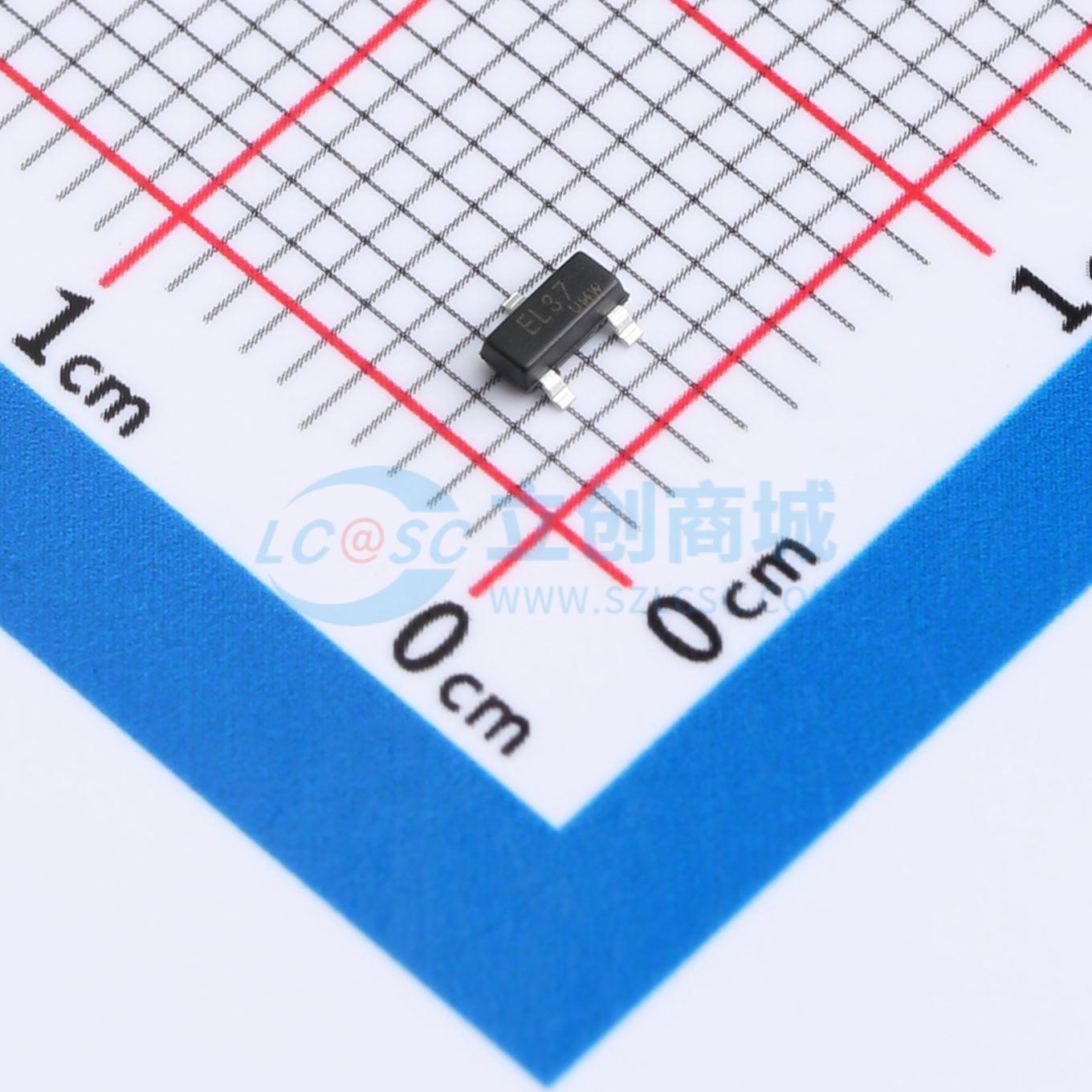

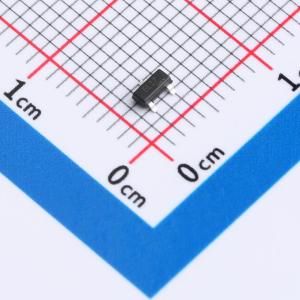

温馨提醒：图片仅供参考，商品以实物为准
ESDA37L(UMW)
单向ESD 36V截止 峰值浪涌电流：6.3A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备是一种二极管阵列，旨在保护1条或2条线路免受ESD瞬变影响。该设备适用于既需要降低线路电容又需要节省电路板空间的应用。通过仅连接引脚1和2，它还可以用作双向抑制器。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESDA37L(UMW)
- 商品编号
- C19724002
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 峰值脉冲电流(Ipp) | 6.3A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 43.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 48pF |
商品概述
该器件是一个二极管阵列，旨在保护1线或2线免受ESD瞬态电压影响。非常适合需要降低线路电容和节省电路板空间的应用。也可通过仅连接引脚1和2用作双向抑制器。
商品特性
- 单向器件
- 低漏电流：在V_BR条件下，I_R最大值小于20 μA
- 300 W峰值脉冲功率（8/20μs波形）
应用领域
- 娱乐
- 信号通信
- 连接性
- 舒适与便利
