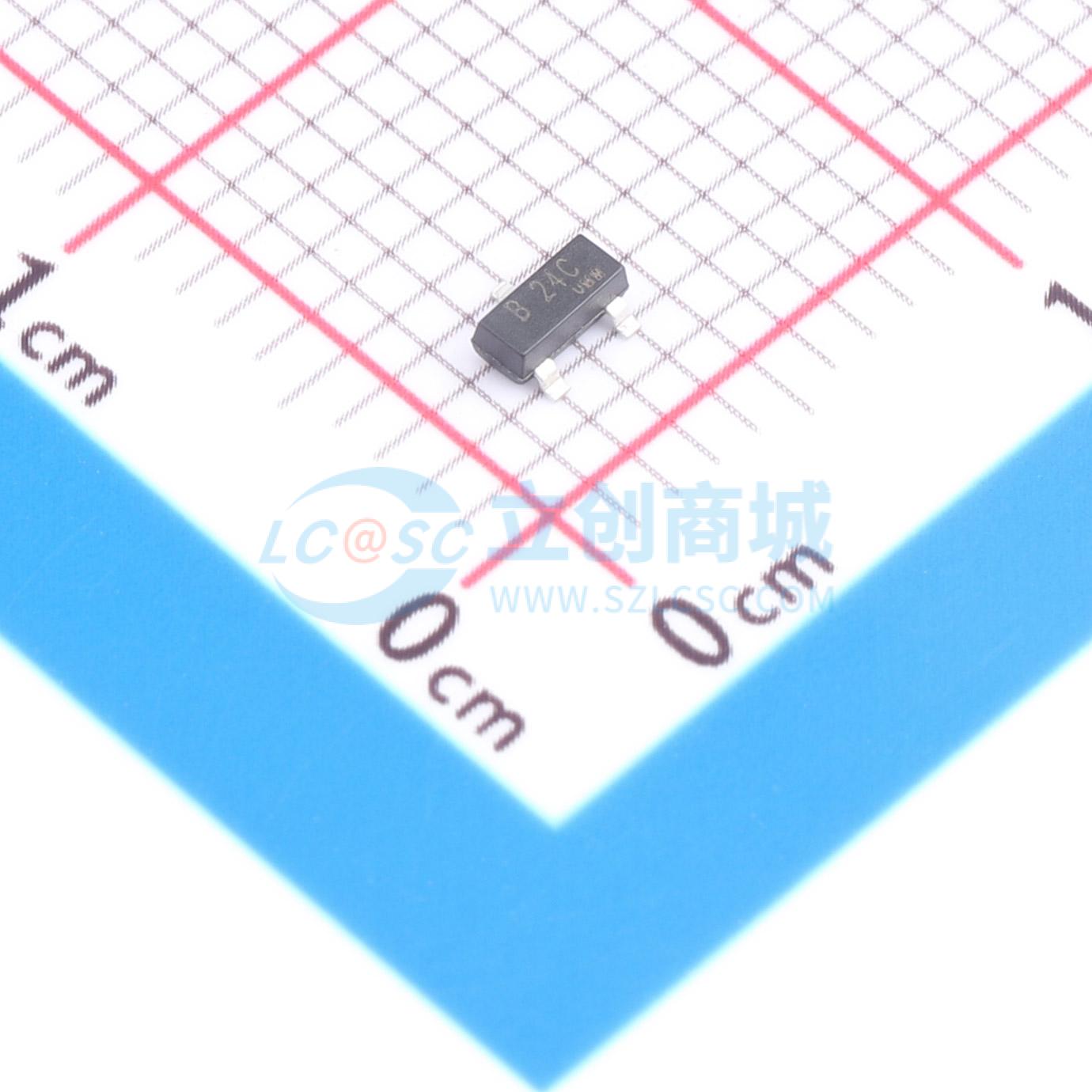

SET23A24L02(UMW)
双向TVS 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SET23A24L02(UMW)
- 商品编号
- C19723992
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 43V；49V | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 80pF |
商品概述
SET23AXXL02系列瞬态电压抑制器旨在保护连接至数据和传输线路的元件，使其免受由静电放电、电快速瞬变和雷击引起的电压浪涌损害。
商品特性
- 符合IEC61000-4-2标准，ESD等级为空气放电15KV，接触放电8KV
- 可保护一条双向线路或两条单向线路
- 工作电压：3.3V、5V、12V、15V、24V和36V
应用领域
- 手机及配件
- 个人数字助理
- 便携式仪器
- 机顶盒
- 服务器、笔记本电脑和台式电脑
- 无线总线保护
- RS-232、RS-422、RS-423接口保护
