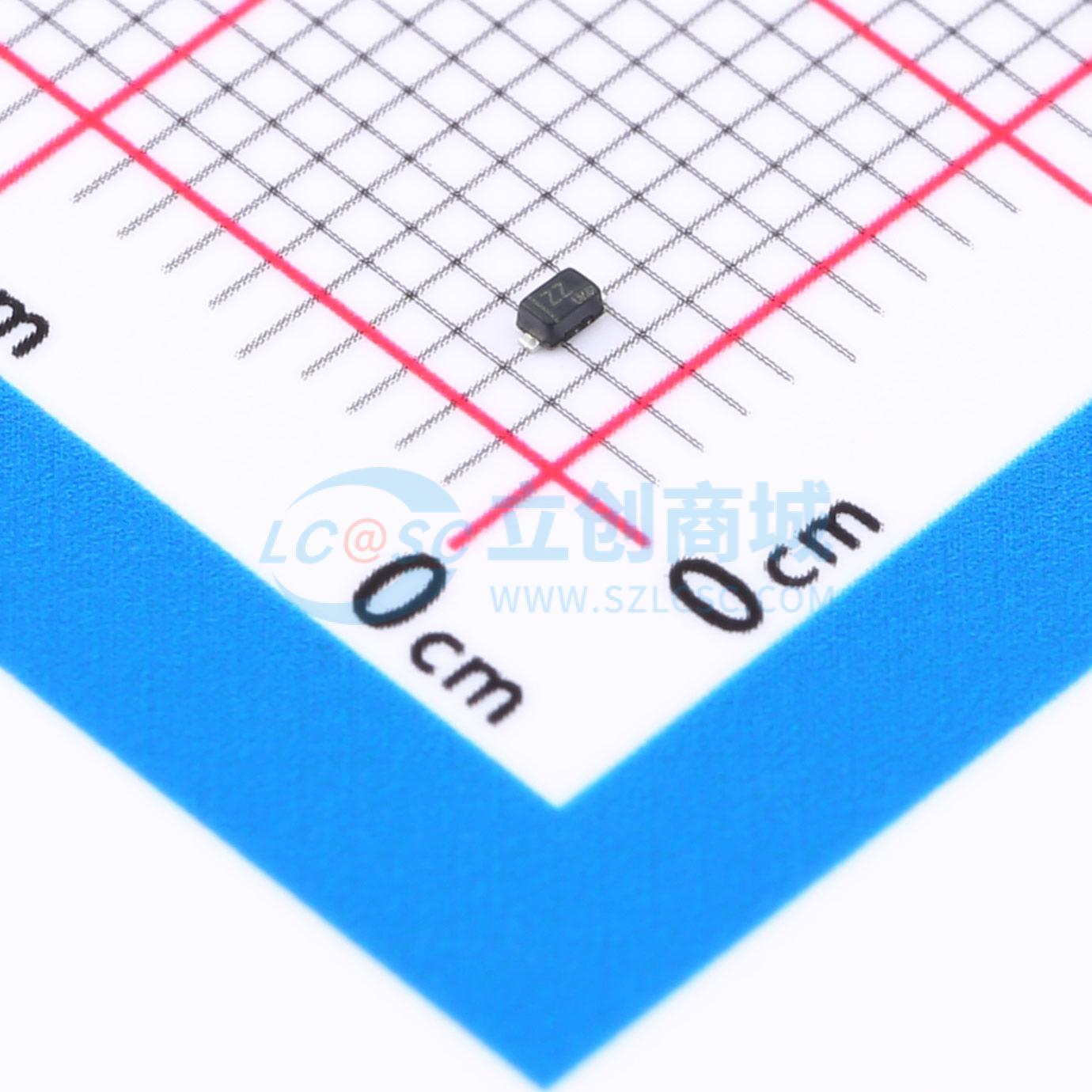

温馨提醒：图片仅供参考，商品以实物为准
ESD36VD5
单向ESD 36V截止 峰值浪涌电流：3A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于保护电压敏感的电子元件免受静电放电 (ESD) 和其他瞬态影响。出色的钳位能力、低泄漏和快速响应时间，为暴露于 ESD 的设计提供一流的保护。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESD36VD5
- 商品编号
- C19723996
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 80V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 240W@8/20us | |
| 击穿电压(VBR) | 48V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
专为保护电压敏感型电子元件免受静电放电及其他瞬态事件影响而设计。其卓越的钳位能力、低泄漏电流和快速响应时间，可为暴露于静电放电环境的设计提供一流的保护。
商品特性
- 单向静电放电线路保护
- 反向关断电压：36V
- 低反向钳位电压
- 低泄漏电流
- 优异封装尺寸：1.2mm × 0.8mm × 0.6mm
- 快速响应时间
- 符合IEC 61000-4-2等级4静电放电保护标准
应用领域
- 电脑及外设
- 数码相机
- 音频视频设备
- 手机及配件
- 便携式电子设备
- 其他电子设备通信系统
