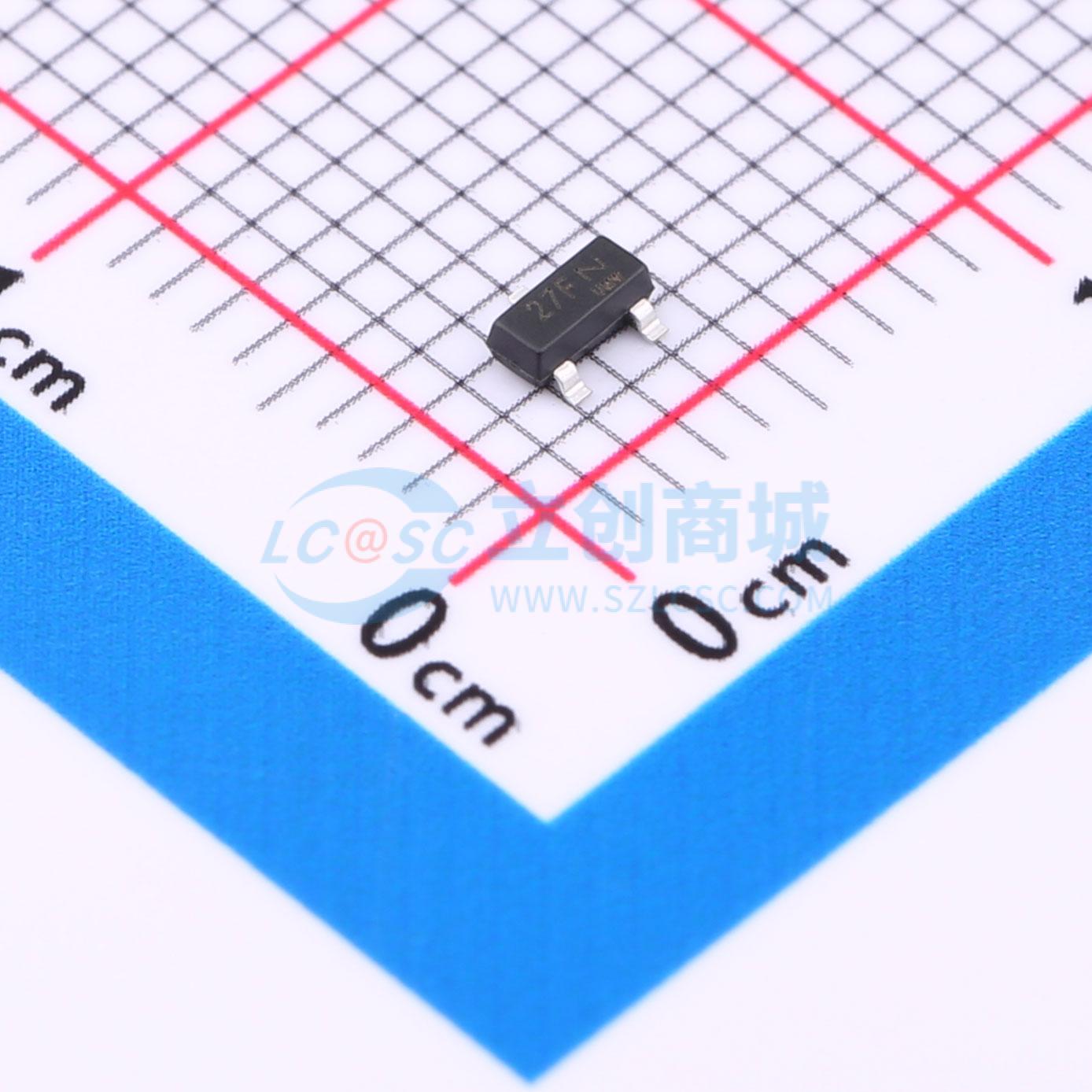

温馨提醒：图片仅供参考，商品以实物为准
NUP3105LT1G(UMW)
TVS 36V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种瞬态电压抑制器阵列，旨在保护连接到数据和传输线上的组件免受静电放电 (ESD)、电快速瞬变 (EFT) 和雷击的影响。所有引脚都能承受 30kV ESD 脉冲。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- NUP3105LT1G(UMW)
- 商品编号
- C19723999
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.027667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 72V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 25pF |
商品概述
NUP3105LT1G 是一款瞬态电压抑制器阵列，旨在保护连接至数据线和传输线的元件免受静电放电、电气快速瞬变和雷击的影响。所有引脚均能承受 30kV 的静电放电脉冲。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±30kV 接触放电
- ±30kV 空气放电
- 450W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：36V
- 低漏电流
- 静电放电保护 >15kV
- SOT-23 封装
应用领域
- 便携式电子设备
- 控制与监控系统
- CAN 总线保护
- 蜂窝手机及配件
