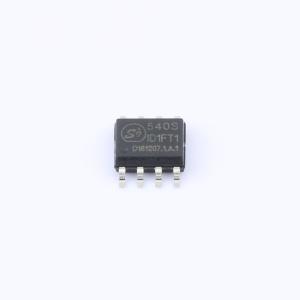

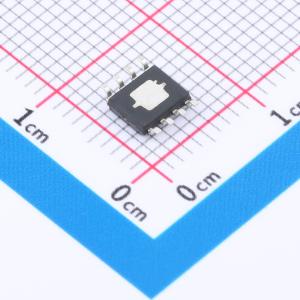

SS540S
700V单路初级稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 700V单路初级电源稳压芯片
- 品牌名称
- orisilicon(矽源)
- 商品型号
- SS540S
- 商品编号
- C19631598
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.4462克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 22V~700V | |
| 开关频率 | - | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 700V | |
| 拓扑结构 | - | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
SS540S 是一款单路初级电源稳压芯片，为后级次级电路系统提供中间电压，从而减少系统的面积并降低成本。SS540S 基于高压MOSFET 结构来实现，在输入电压高于22V 时SS540S 输出电压将维持在22V 左右，并随输出负载的增加而降低；当输入电压低于22V 时，输出电压跟随输入电压变化。 本芯片可稳定通过5KHz/100KHz EFT 群脉冲、雷击浪涌、周波跌落、工频磁场等可靠性实验。
商品特性
- 单路电源输出
- 输入电压: 22V DC to 700V DC
- 静态电流: 20μA（典型）
- 最大输出电压：22V（典型）
- 电流负载：10mA@Vout = 5V（典型）
- 宽的温度范围（Ta = -40~+125°C）
- eSOP8
应用领域
- SS540S 与SS54123 结合应用，降低系统静态功耗
- SS540S 作为初侧电源稳压芯片通过降压电阻与不同的钳位二极管产生系统所需的电源
- SS540S 作为高压NMOS 栅极偏置源
- 将两个SS540S 串联使用，提高整个电源系统在高压浪涌、大电流浪涌等状态下的可靠性
