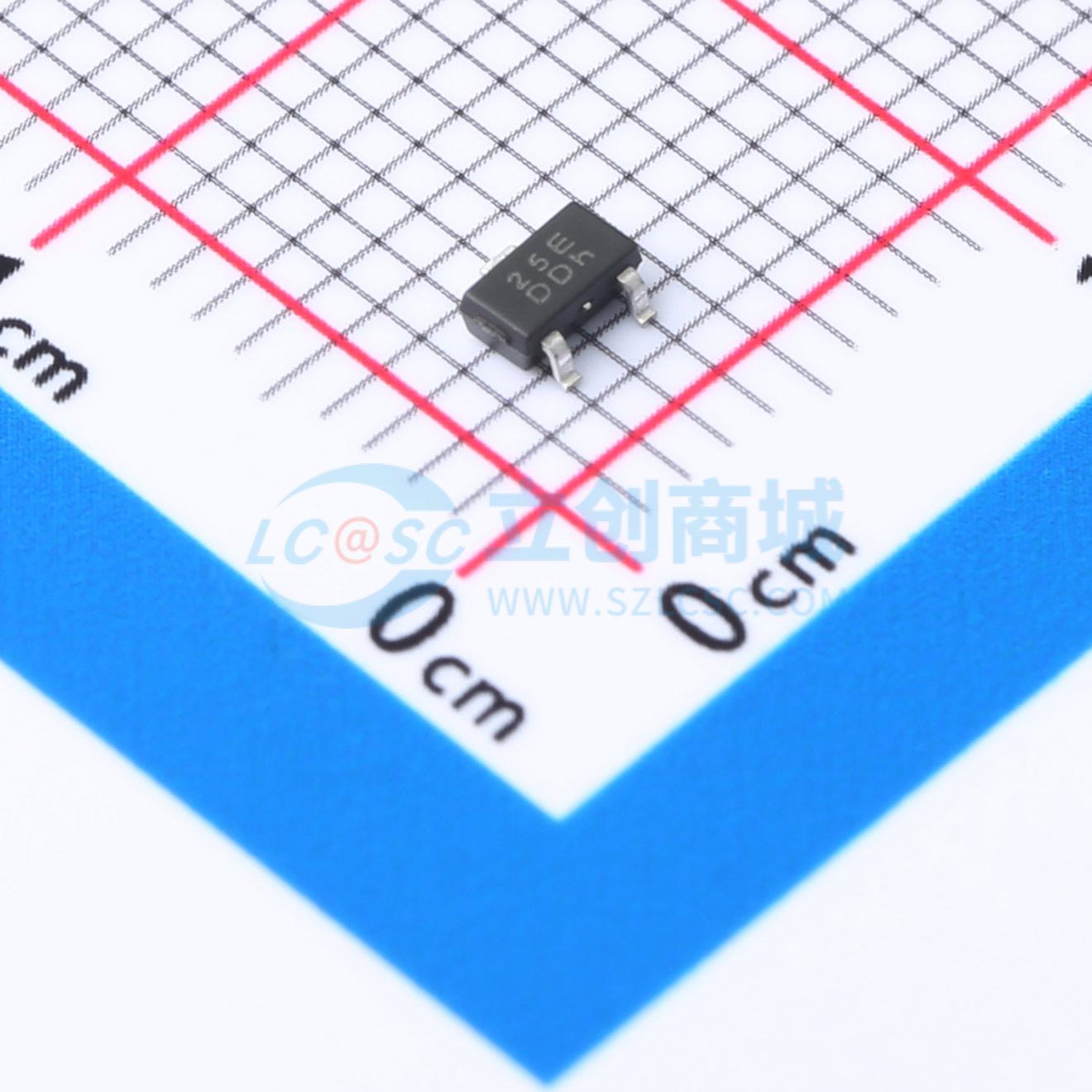

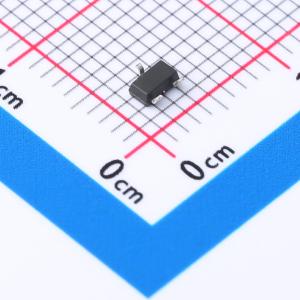

KTH2502QB-ST3

车规数字锁存霍尔效应传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高压霍尔开关车规数字锁存霍尔效应传感器、2.7~32 V宽工作电压、±30Gauss、35µs 快速上电时间、开漏输出30mA 灌电流，SOT-23封装
品牌名称: CONNTEK(昆泰芯)
商品型号: KTH2502QB-ST3
商品编号: C19631611
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

KTH2502采用了先进的斩波技术，集成了温度补偿电路和过流、负压保护电路，具有卓越的灵敏度和温度稳定性。磁场通过数字双极锁存器输出指示。该芯片具有开漏输出级以及30mA的灌电流能力。2.7~32V的宽电压工作范围，反极性保护高达 -22 V，使该芯片广泛适用于汽车应用。芯片内部电路提供了反向供电保护、负载突降保护、输出短路保护和过流保护。

商品特性

适用于汽车应用
器件HBM ESD等级4000V，器件CDM ESD等级500V
等级Q：TA = -40℃ ~ 150℃
数字双极锁存霍尔传感器
卓越的温度稳定性
全温度范围BRP ±10%
多灵敏度可选(BOP / BRP)
- A：Bop = ±15Gauss，Brp = ±15 Gauss
- B：Bop = ±30 Gauss，Brp = ±30Gauss
- C：Bop = ±60 Gauss，Brp = ±60Gauss
宽工作电压范围：2.7 ~ 32V，无需外部稳压器
小封装尺寸：表面贴装3 - Pin SOT23和SOT - 23 - 3L，通孔3 - Pin TO - 92S
符合AEC - Q100汽车标准
保护功能：
- 反向电源保护(高达–22 V)
- 支持高达36V的负载突降
- 输出短路保护
- 输出电流限制

应用领域

电动工具
流量计
阀门和电磁阀状态
无刷直流电机
接近感应
转速表
天窗控制器
尾门控制器
折阳帘控制器
座椅调节控制器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	类型	双极型
	工作电压	2.7V~32V
	输出电流	30mA
	工作点(Gs)	-3mT

	属性	参数值
	释放点(Gs)	3mT
	工作温度	-40℃~+150℃
	工作电流	2.7mA
	输出类型	开漏
