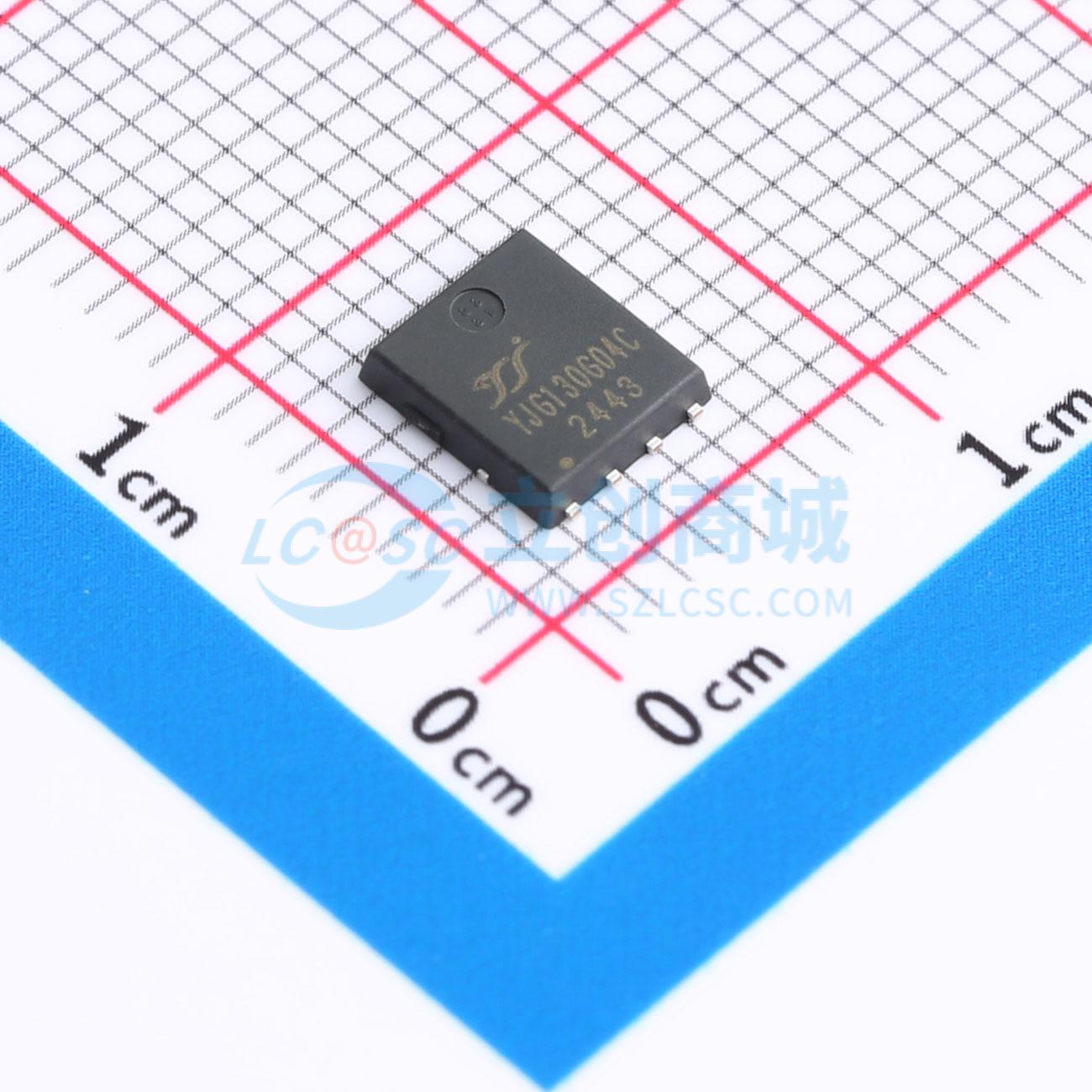

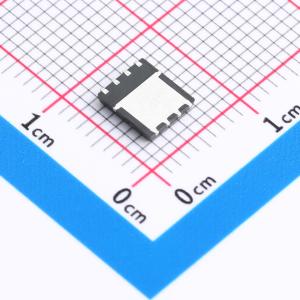

温馨提醒：图片仅供参考，商品以实物为准
YJG130G04CQ
N沟道增强型场效应晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用分裂栅沟槽MOSFET技术。具有出色的散热封装。高密度单元设计，实现低导通电阻RDS(ON)。湿度敏感度等级为1级。环氧树脂符合UL 94 V-0阻燃等级。无卤
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJG130G04CQ
- 商品编号
- C19631619
- 商品封装
- PDFN5060-8L
- 包装方式
- 编带
- 商品毛重
- 0.19696克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 2.8mΩ@4.5V | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 129nC@10V | |
| 输入电容(Ciss) | 7.4nF@25V | |
| 反向传输电容(Crss) | 70pF@25V | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.34nF |
商品概述
- 分裂栅沟槽 MOSFET 技术
- 出色的散热封装
- 高密度单元设计，实现低漏源导通电阻（RDS(ON)）
- 湿度敏感度等级 1 级
- 环氧树脂符合 UL 94 V-0 阻燃等级
- 无卤
- 型号后缀为“Q”表示符合 AEC-Q101 标准
商品特性
- 漏源电压（VDS）40V
- 漏极电流（ID）130A
- 漏源导通电阻（RDS(ON)）（栅源电压（VGS） = 10V 时）< 1.9mΩ
- 漏源导通电阻（RDS(ON)）（栅源电压（VGS） = 4.5V 时）< 2.8mΩ
- 100% 进行了 EAS 测试
- 100% 进行了 ▽VDS 测试
应用领域
-功率开关应用-不间断电源-DC-DC 转换器
