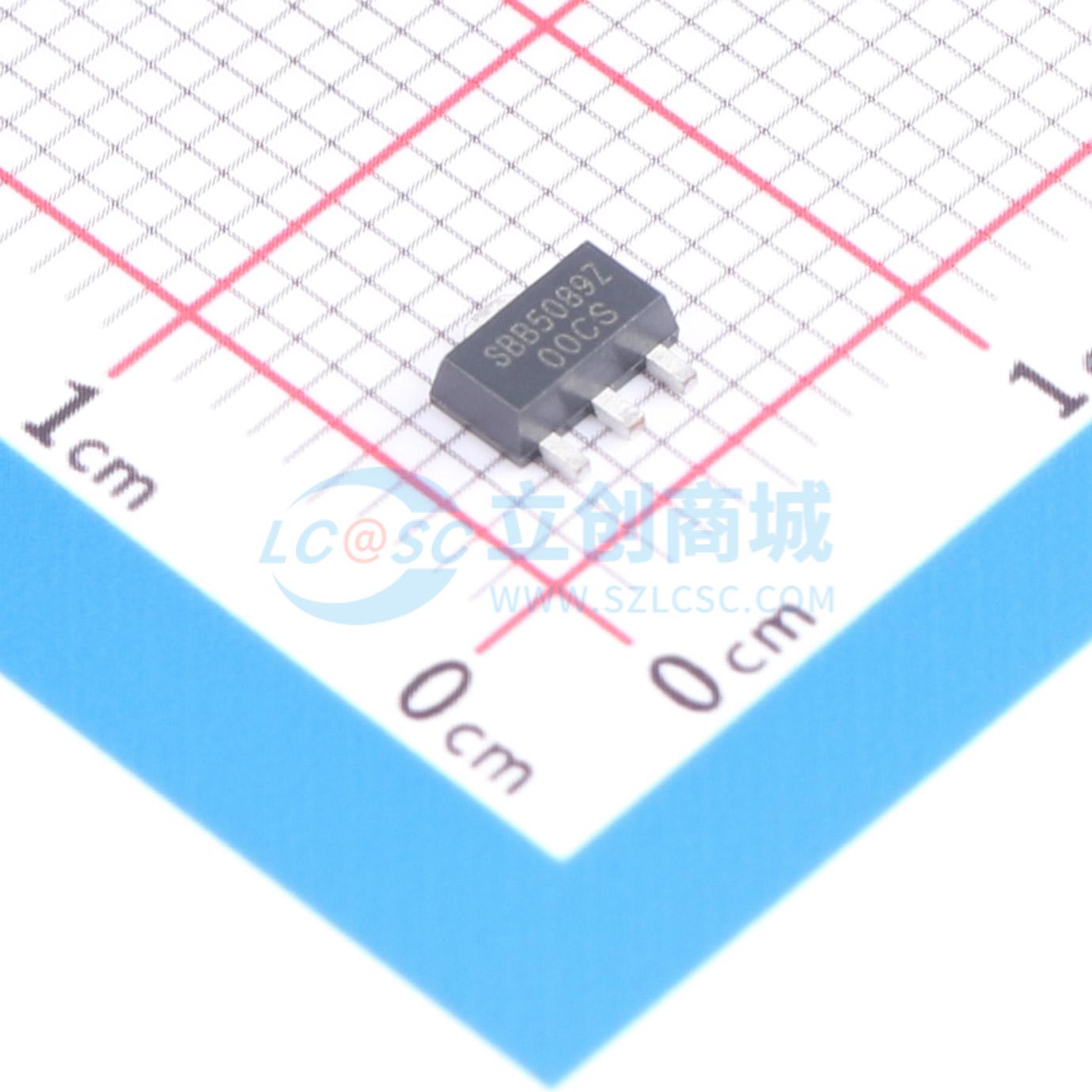

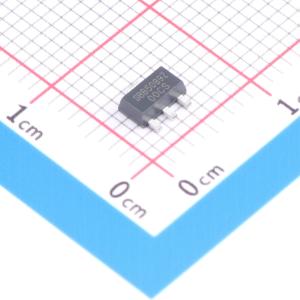

SBB5089Z
SBB5089Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能InGaP HBT MMIC放大器，采用达林顿结构和有源偏置电路。有源偏置电路可在温度和工艺变化时提供稳定电流。设计为直接从5V电源供电，与典型的达林顿放大器相比，不需要降压电阻。是一种高线性增益模块，适用于尺寸小、外部元件数量少的应用。内部输入和输出匹配至50Ω。
- 品牌名称
- Qorvo
- 商品型号
- SBB5089Z
- 商品编号
- C19631614
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+105℃ |
商品概述
SBB5089Z是一款高性能InGaP HBT MMIC放大器，采用带有有源偏置电路的达林顿结构。有源偏置电路可在温度和工艺变化时提供稳定的电流。SBB5089Z设计为直接由5V电源供电，与典型的达林顿放大器相比，无需降压电阻。SBB5089Z是一款高线性增益模块，适用于对尺寸要求小且外部元件数量最少的应用。其输入和输出内部匹配至50 Ω。
商品特性
- 50 MHz – 6000 MHz
- 高达4000 MHz带宽内增益平坦度为±1.1 dB
- 在1950 MHz时P1dB为+20.4 dBm
- +5V单固定电源
- 1000V，HBM 1C类强静电放电防护
- 专利热设计和偏置电路
- 低热阻
应用领域
- 功率放大器驱动放大器
- 蜂窝、个人通信系统（PCS）、全球移动通信系统（GSM）、通用移动通信系统（UMTS）
- 宽带仪器
- 无线数据、卫星终端
