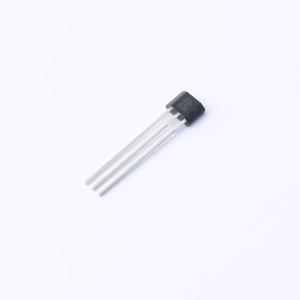

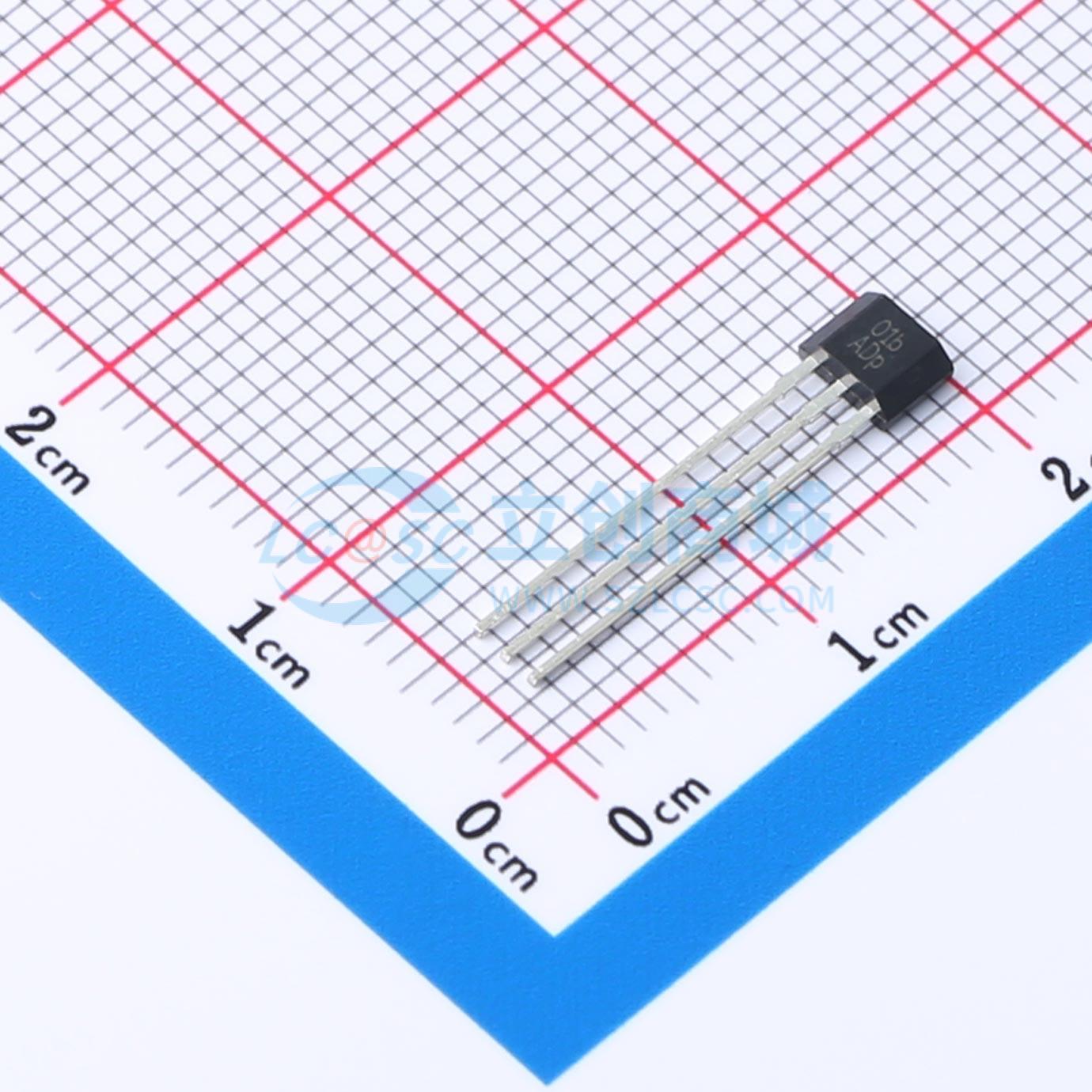

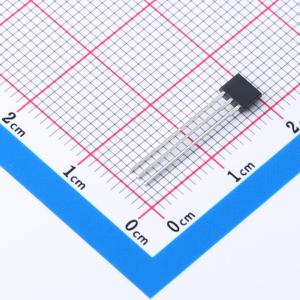

KTM1301SB-TO3

KTM1301是一款集成了隧道磁阻（TMR）技术和CMOS技术的磁开关传感器。具有高精度、高速、低功耗、高灵敏度等特性，适用于工业类电子、消费类电子等磁场开关检测。芯片内部电路包含电压发生器、比较器、数字逻辑控制模块、阈值修调模块和CMOS输出电路。KTM1301具有宽工作电压范围和宽工作温度范围。该系列芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。 KTM1301是一款全极型磁场检测开关，可以以极低的电流消耗，提供全极磁响应。它检测平行于芯片封装表面的磁场，当磁场强度大于工作点（BOP）时，开关输出低电平；当磁场强度小于释放点（BRP）时，开关输出高电平。该芯片可以在1.8V至5.5V的供电电压范围内工作，并采用标准的SOT-23-3L和TO-92S封装。

• 超低功耗50Hz版本：160nA@3.0V连续工作版本：1.9μA@3.0V
• 宽工作电压范围：1.8V~5.5V
• 磁场阈值可选（Bop）BOP=±45Gs BRP=±36Gs BOP=±30Gs BRP=±21Gs BOP=±18Gs BRP=±12Gs BOP=±9 Gs BRP=±6 Gs BOP=±7 Gs BRP=±4 Gs
• 全极磁场检测
• CMOS推挽输出
• 封装：SOT-23-3L TO-92S
• 工作温度范围：-40℃~125℃
• 卓越的ESD性能：HBM 8KV符合RoHS标准

• 水表、气表、流量计
• 非接触式检测
• 电子锁、阀门位置检测
• 笔记本电脑和平板电脑开关检测
• TWS耳机、手机
