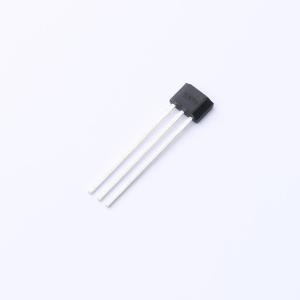

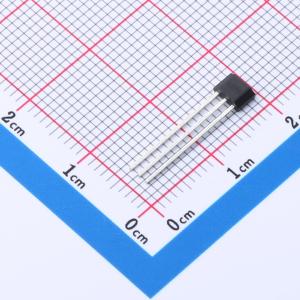

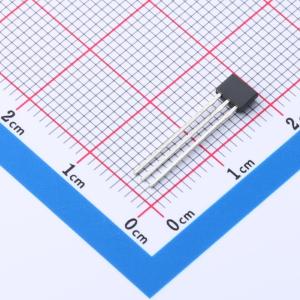

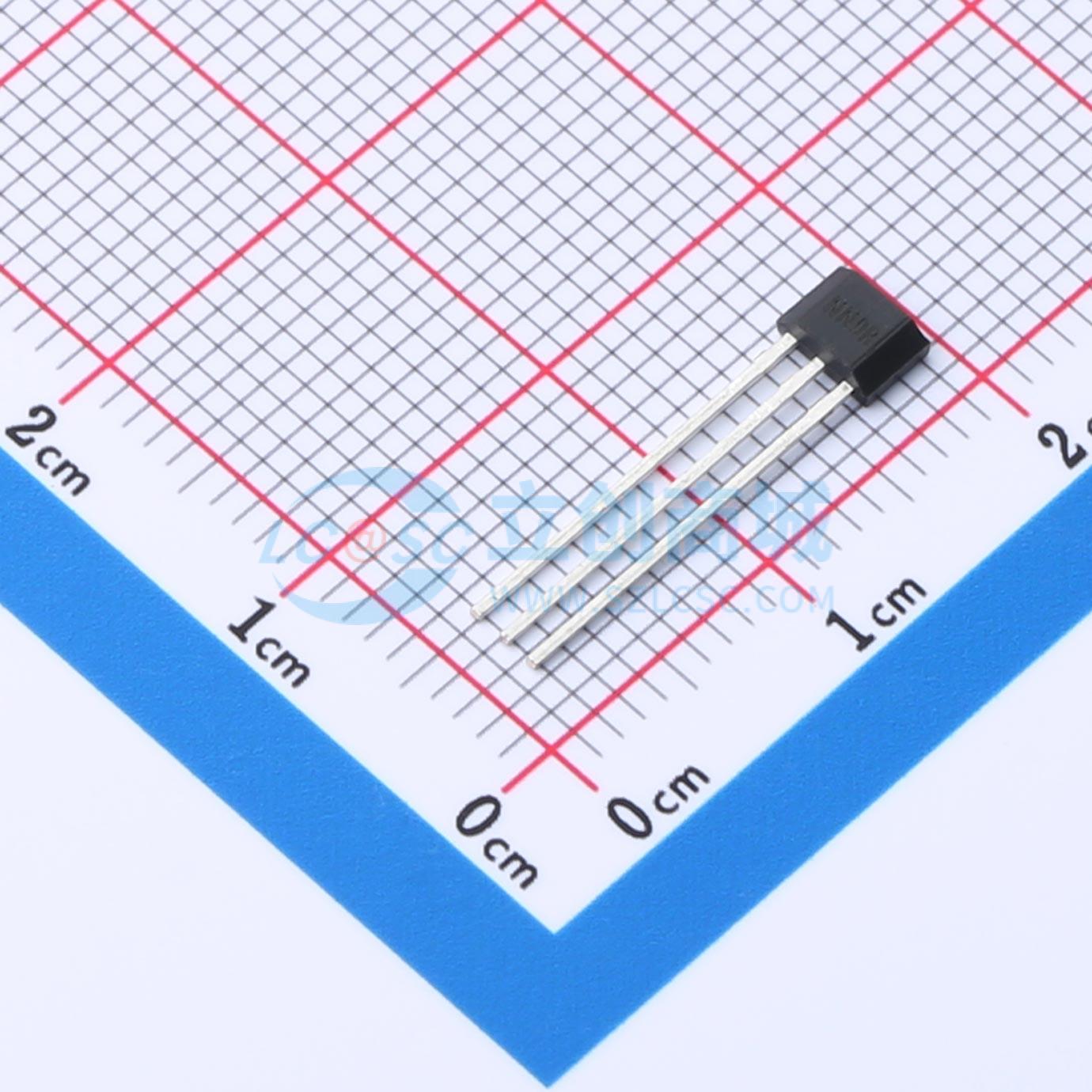

KTH1721SH-TO3

高性能、低功耗、北极磁场检测霍尔开关传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 霍尔开关传感器高性能、低功耗、北极磁场检测霍尔开关传感器，CMOS推挽输出，1.8V~5.5V，50Gauss，25Hz，0.9uA，TO-92S封装
品牌名称: CONNTEK(昆泰芯)
商品型号: KTH1721SH-TO3
商品编号: C19631610
商品封装: TO-92S
包装方式: 袋装
商品毛重: 0.108克(g)

商品参数

商品概述

KTH1721 是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。当施加的N极磁感应强度超过工作点 B_OP 时，芯片输出低电平，且保持低电平。直到N极磁感应强度低于释放点BRP时，芯片输出高电平。芯片内置温度补偿电路，时钟逻辑电路，保证芯片稳定的工作点和开关频率。芯片可以以极低的电流消耗，提供单N极磁响应。 KTH1721可以在1.8V至5.5V的供电电压范围内工作，并采用标准的SOT-23-3L和TO-92S封装。

商品特性

低功耗25Hz版本：0.9μA @ 1.8V
100Hz版本：2.4μA @ 1.8V
宽工作电压范围：1.8V ~ 5.5V
磁场阈值可选（Bop）-50Gs最高阈值
单N极磁场检测
CMOS推挽输出
封装：SOT-23-3L、TO-92S
工作温度范围：-40℃ ~ 85℃
卓越的ESD性能：HBM 8KV
符合RoHS标准

应用领域

笔记本电脑和平板电脑开关检测
TWS耳机、手机
电子锁、阀门位置检测
水表、气表、流量计
非接触式检测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	类型	单极型
	工作电压	1.8V~5.5V
	工作点(Gs)	-5mT
	释放点(Gs)	-3.5mT

	属性	参数值
	工作温度	-40℃~+85℃
	工作电流	900nA
	采样频率	25Hz
	输出类型	推挽
