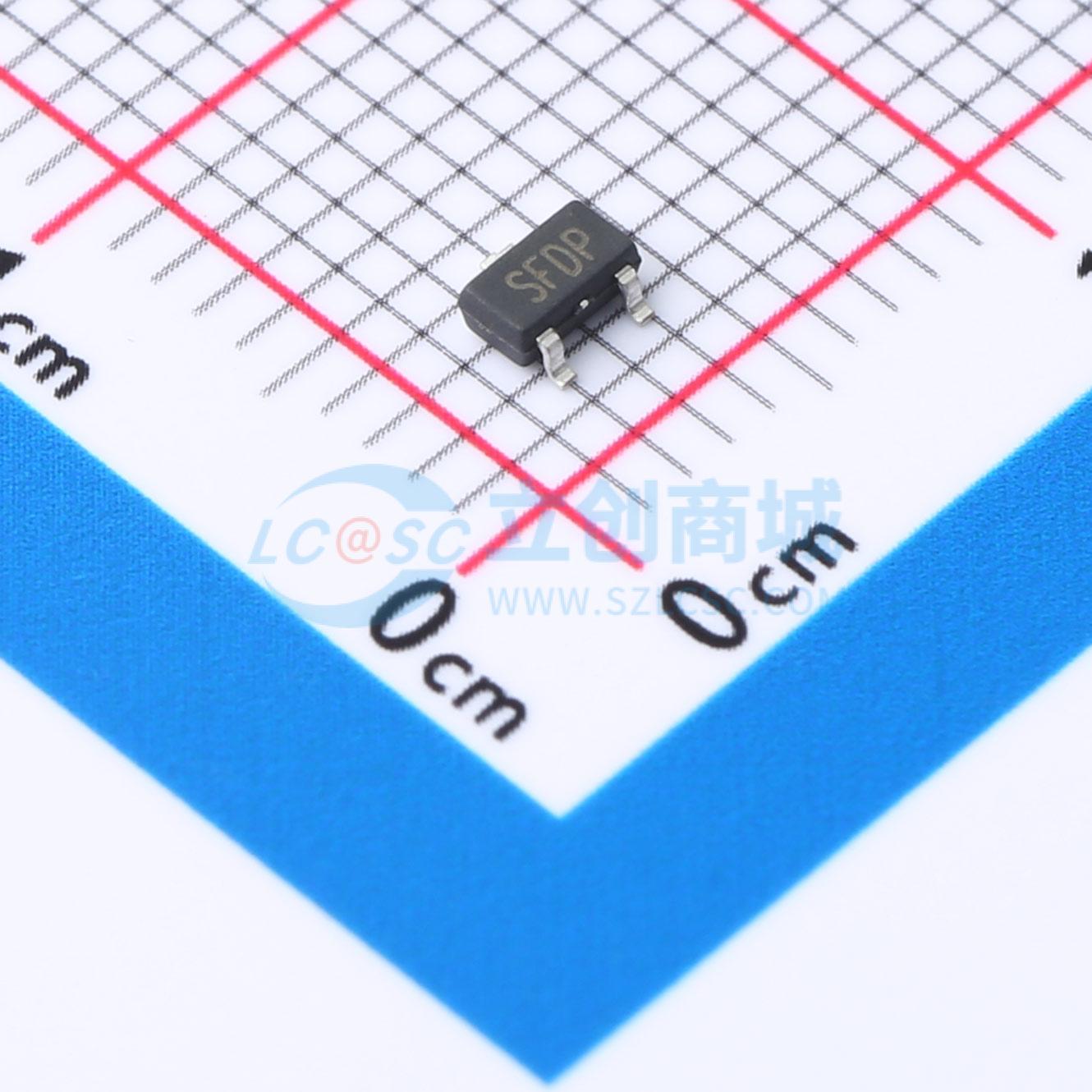

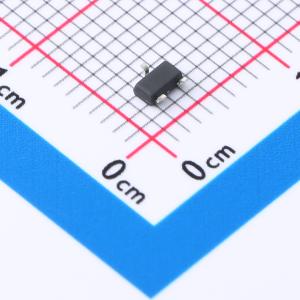

温馨提醒：图片仅供参考，商品以实物为准
KTH1711TH-ST3
高性能、低功耗、南极磁场检测霍尔开关传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 霍尔开关传感器 高性能、低功耗、南极磁场检测霍尔开关传感器，CMOS推挽输出，1.8V~5.5V，50Gauss，100Hz，2.4uA，SOT-23封装
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH1711TH-ST3
- 商品编号
- C19631607
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.012766克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 1.8V~5.5V | |
| 工作点(Gs) | 5mT | |
| 释放点(Gs) | 3.5mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2.4uA | |
| 采样频率 | 100Hz | |
| 输出类型 | 推挽 |
商品概述
KTH1711 是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。 当施加的S极磁感应强度超过工作点 B_OP 时，芯片输出低电平，且保持低电平。直到S极磁感应强度低于释放点BRP时，芯片输出高电平。芯片内置温度补偿电路，时钟逻辑电路，保证芯片稳定的工作点和开关频率。芯片可以以极低的电流消耗，提供单S极磁响应。 KTH1711可以在1.8V至5.5V的供电电压范围内工作，并采用标准的SOT-23-3L和TO-92S封装。
商品特性
- 低功耗25Hz版本：0.9μA@1.8V，100Hz版本：2.4μA@1.8V
- 宽工作电压范围：1.8V ~ 5.5V
- 磁场阈值可选（Bop）50Gs高阈值
- 单S极磁场检测
- CMOS推挽输出
- 工作温度范围：-40℃ ~ 85℃
- 卓越的ESD性能：HBM 8KV
- 符合RoHS标准
应用领域
- 笔记本电脑和平板电脑开关检测
- TWS耳机、手机
- 电子锁、阀门位置检测
- 水表、气表、流量计
- 非接触式检测
