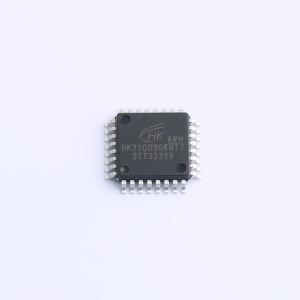

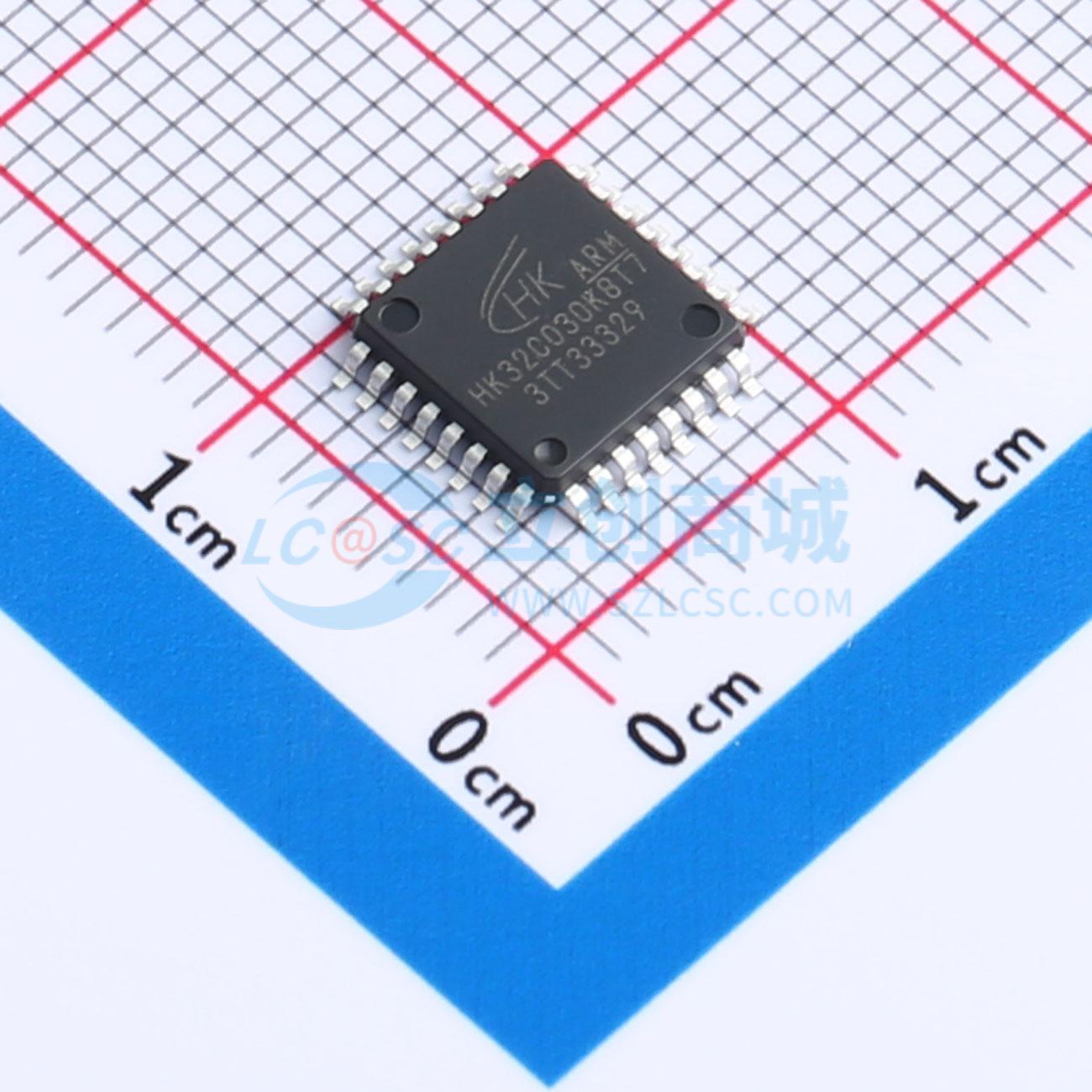

温馨提醒：图片仅供参考，商品以实物为准
HK32C030K8T7
HK32C030K8T7
- 描述
- HK32C030 使用ARM Cortex-M0 内核，最高工作频率64 MHz，内置最高64 Kbyte Flash（包括61Kbyte 主Flash 区和可配置为主Flash 区的3Kbyte Bootloader 区域）、10 Kbyte SRAM。通过配置Flash 控制器寄存器，可实现中断向量在主Flash 区内的重映射。HK32C030 支持传统的Flash Level 0/1/2 读写保护。
- 品牌名称
- HK(航顺)
- 商品型号
- HK32C030K8T7
- 商品编号
- C19631592
- 商品封装
- LQFP-32
- 包装方式
- 托盘
- 商品毛重
- 0.18克(g)
商品参数
参数完善中
商品概述
HK32C030 使用ARM Cortex-M0 内核，最高工作频率64 MHz，内置最高64 Kbyte Flash（包括61Kbyte 主Flash 区和可配置为主Flash 区的3Kbyte Bootloader 区域）、10 Kbyte SRAM。通过配置Flash 控制器寄存器，可实现中断向量在主Flash 区内的重映射。HK32C030 支持传统的Flash Level 0/1/2 读写保护。为满足各种安全应用，HK32C030 提供了CRC，以验证数据传输或数据存储的正确性和完整性。HK32C030 内置了多种通信接口：3 路串口（最高8 Mbit/s）：3 路UART；UART 支持标准的不归零码（NRZ）异步串行数据格式，并且能够进行全双工数据通信。UART 可以通过自带的波特率发生器产生不同的波特率，并且还支持单线半双工通信、多处理器通信等功能；同时还可以通过使用直接存储器访问（DMA）实现高速通信。2 路高速（最高18 Mbit/s）SPI/I2S；SPI/I2S 支持4~16 位数据长度的全双工或半双工通信、主/从机模式、TI 模式、NSS 脉冲模式、自动CRC 校验和I2S 协议。2 路高速（最高1 Mbit/s）I2C；I2C 支持1 Mbit/s、400kbit/s、100kbit/s 传输速率、主/从机模式、多主机模式、7 位/10 位地址寻址和SMBus 协议。在MCU 停机模式下，支持数据接收唤醒。HK32C030 内置了1 个16 位高级PWM 定时器（共4 路PWM 输出，其中3 路带死区互补输出）、5 个16 位和1 个32 位通用PWM 定时器（多达4 路PWM 输出）和1 个基本定时器。HK32C030 内置了模拟电路：1 个12 位ADC（最多23 路模拟信号输入通道，支持差分对输入；采样率可达1.14 MSPS）、1 个上电/下电复位（POR/PDR）电路、一个可编程电压监测器（PVD）、1 个内部参考电压（通过片内ADC 采样得到）。HK32C030 集成了硬件除法开方运算单元，能提高软件处理能力并且更快地响应外部事件。HK32C030 除电源、地、NRST 以外的所有引脚均可作为GPIO、外设IO 或外部中断输入；在引脚数量受限应用场景中，提供尽可能多的引脚信号数量。HK32C030 工作于-40°C~+105°C 的温度范围，供电电压2.6 V~5.5 V，可满足绝大部分应用环境的要求。
商品特性
- CPU 内核：
- ARM Cortex-M0
- 最高时钟频率：64 MHz
- 24 位System Tick 定时器
- 支持中断向量重映射（通过Flash 控制器的寄存器配置）
- 工作电压范围主电源VDD：2.6 V~5.5 V
- 工作温度范围：-40°C~+105°C
- 典型工作电流运行（Run）模式：1.46 mA@8 MHz；7.31 mA@64 MHz
- 睡眠（Sleep）模式：1.05 mA@8 MHz；671 μA@32 kHz
- 停机（Stop）模式：LDO 全速：128 μA@3.3 V；LDO 低功耗：2.8 μA@3.3 V
- 存储器：
- 64 Kbyte Flash（包括61Kbyte 主Flash 区，以及可配置为主Flash 区的3Kbyte Bootloader 区）
- CPU 主频不高于24 MHz 时，支持0 等待总线周期访问Flash。
- Flash 具有数据安全保护功能，可分别设置读保护和写保护。
- 10 Kbyte SRAM
- 时钟：
- 外部高速时钟（HSE）：支持4~32 MHz
- 外部低速时钟（LSE）：32.768 kHz
- 片内高速时钟（HSI）：8 MHz/16 MHz/64 MHz
- 片内低速时钟（LSI）：40 kHz
- PLL 时钟：64 MHz（最大值）
- GPIO 外部输入时钟：32 MHz（最大值）
- 复位：
- 外部引脚复位
- 选项字节装载器复位
- 看门狗（IWDG 和WWDG）计数器复位
- 电源上/下电复位（POR/PDR）
- 软件复位
- 低功耗管理复位
- 可编程电压监测器（PVD）：
- 8 级检测电压门限可调
- 上升沿和下降沿检测可配置
- GPIO 端口：
- 最多支持40 个GPIO 引脚
- 每个GPIO 引脚都可配置为外部中断输入
- 提供最高40 mA 驱动电流
- 数据通信接口：
- 3 路UART：可以通过自带的波特率发生器产生不同的波特率，并且还支持单线半双工通信、多处理器通信等功能。
- 2 路高速SPI：支持4 至16 位可编程数据帧，带复用的I2S 接口。
- 2 路I2C：支持超快速模式（1 Mbit/s）、SMBus 和PMBus。在Stop 模式下，支持数据接收唤醒。
- 定时器及PWM 发生器：
- 1 个16 位高级定时器（TIM1 共4 路PWM 输出，其中3 路带死区互补输出和刹车功能）
- 5 个16 位和1 个32 位通用定时器（TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）
- 1 个16 位基本定时器（TIM6）
- DMA 控制器（带5 个通道）：支持定时器、ADC、SPI（I2S）、I2C、UART 等多种外设触发。
- 定点数除法/开方运算单元：
- 支持32 位定点数除法，可同时得到商和余数
- 支持32 位定点数高精度开方
- 片内模拟电路：
- 1 个12 位SAR ADC（多达23 路模拟信号输入通道）
- 最高转换器频率：1.14 MSPS
- 支持自动连续转换、扫描转换功能
- 内部参考电压
- 温度传感器：9 位分辨率温度传感器，温度采集范围为-40°C~+105°C
- 日历 RTC：带闹钟功能
- 数据安全：CRC 校验硬件单元
- 96 位芯片UID 标识
- SWD 调试接口
- ARM CoreSight 调试组件（ROM-Table、DWT 和BPU）
- 自定义DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
- 可靠性：通过HBM6500V/CDM2000V/LU800mA 等级测试。
应用领域
- 可编程控制器
- 打印机
- 扫描仪
- 电机驱动和调速控制
- 物联网终端，如水表、电表和气表
- 无人机飞控、云台控制
- 玩具产品
- 家用电器
- 智能机器人
- 智能手表、运动手环
- 电子收费（ETC）
