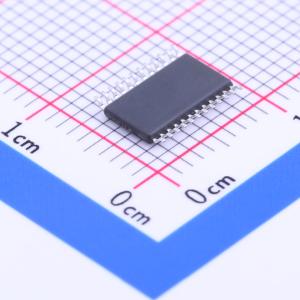

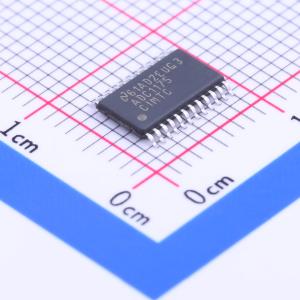

温馨提醒：图片仅供参考，商品以实物为准
ADC1175CIMTC/NOPB
ADC1175 8位，20MHz，60毫瓦A/D转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADC1175 8 位 20MSPS 模数转换器 (ADC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC1175CIMTC/NOPB
- 商品编号
- C205455
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 20MHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | - | |
| 积分非线性 | 1.3LSB | |
| 工作温度 | -20℃~+75℃ | |
| 信噪比 | 46dB | |
| 时钟频率(fc) | 20MHz | |
| 静态电流 | 9.6mA |
商品概述
ADC1175是一款低功耗、20 Msps的模数转换器，可将信号数字化为8位，功耗仅为60 mW（典型值）。ADC1175采用独特架构，有效位数达7.5位。输出格式为直接二进制编码。
该器件出色的直流和交流特性，加上低功耗和+5V单电源供电，使其非常适合众多视频、成像和通信应用，包括便携式设备。此外，ADC1175抗闩锁，输出具备短路保护功能。ADC1175参考梯的上下端可供连接，可实现广泛的输入可能性。
ADC1175采用TSSOP封装。其设计工作温度范围为商业级的-20°C至+75°C。
商品特性
- 内部采样保持功能
- 单+5V供电
- 内部参考偏置电阻
- 行业标准引脚排列
- 三态输出
应用领域
- 视频数字化
- 数码静态相机
- 个人电脑视频摄像头
- CCD成像
- 光电技术
