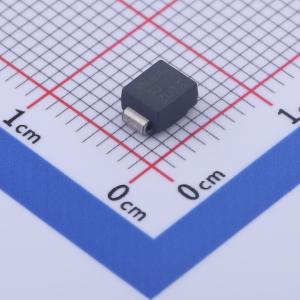

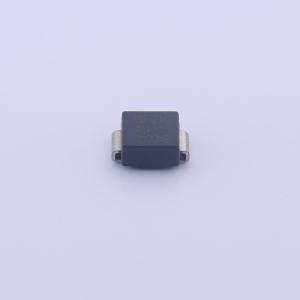

温馨提醒：图片仅供参考，商品以实物为准

SM6T200CA

双向TVS 200V截止峰值浪涌电流：29.1A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SM6T系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电过应力影响。该器件通常用于防护600 W（10/1000 μs）以下的浪涌。平面技术使其适用于需要低漏电流和高结温以长期提供可靠性和稳定性的高端设备和开关电源。SM6T系列采用SMB封装。
品牌名称: ST(意法半导体)
商品型号: SM6T200CA
商品编号: C1973473
商品封装: SMB(DO-214AA)
包装方式: 编带
商品毛重: 0.246克(g)

商品参数

商品概述

SM6T系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电过应力影响。该器件通常用于防护600 W（10/1000 μs）以下的浪涌。平面技术使其适用于需要低漏电流和高结温以长期提供可靠性和稳定性的高端设备和开关电源。 SM6T系列采用SMB封装。

商品特性

峰值脉冲功率：600 W（10/1000 μs）和4 kW（8/20 μs）
截止电压范围：5 V至188 V
单向和双向类型
低漏电流：25 ℃时为0.2 μA，85 ℃时为1 μA
最大工作结温：150 ℃
最大结温下的高功率能力：高达515 W（10/1000 μs）
引脚表面处理：亚光镀锡
UL94，V0
J - STD - 020 MSL 1级
J - STD - 002、JESD 22 - B102 E3和MIL - STD - 750方法2026可焊性
亚光镀锡引脚
JESD - 201 2类晶须测试
IPC7531焊盘尺寸
JEDEC注册封装外形
IEC 61000 - 4 - 4 4级：4 kV
IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过4级：30 kV（空气放电），30 kV（接触放电）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	200V
	钳位电压	353V
	峰值脉冲电流(Ipp)	29.1A@8/20us
	峰值脉冲功率(Ppp)	4kW@8/20us

	属性	参数值
	击穿电压	210V
	反向电流(Ir)	200nA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
