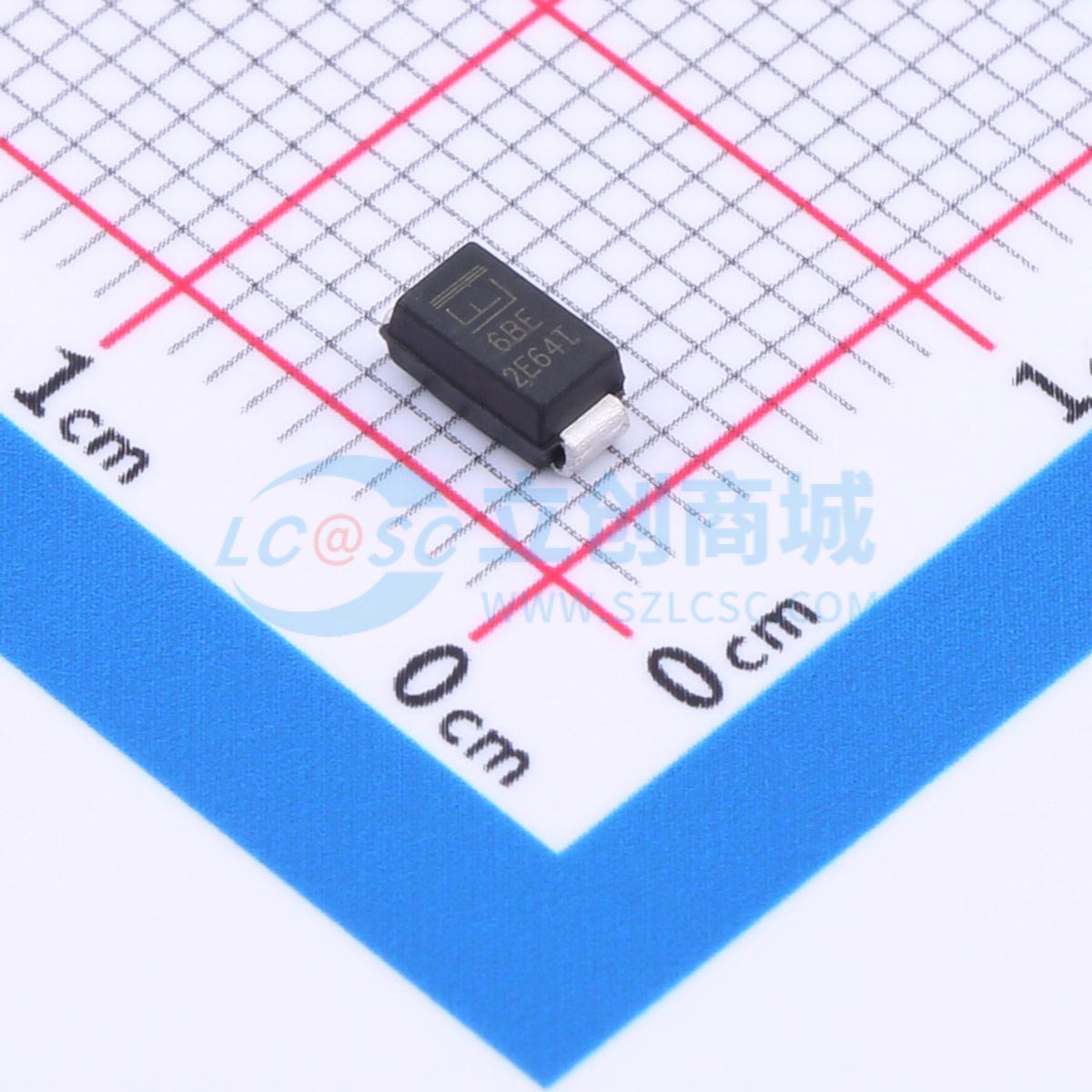

温馨提醒：图片仅供参考，商品以实物为准
SMA6J12A
单向TVS 12V截止 峰值脉冲电流：30.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMA6J系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引发的电压瞬变影响而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SMA6J12A
- 商品编号
- C1972941
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 30.2A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA6J系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 采用小型DO - 214AC SMT封装，对电路板空间需求极小
- 当电流事件超过元件额定值时，典型故障模式为短路
- 依据JEDEC JESD201A标准的表4a和4c进行耳语测试
- 符合IEC 61000 - 4 - 2标准，ESD防护能力为30kV（空气）、30kV（接触）
- 按照IEC 61000 - 4 - 2标准对数据线进行ESD保护
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10 / 1000μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ps
- 当最小击穿电压VBR > 12V时，典型反向电流IR < 1μA
- 保证可进行高温回流焊接：260°C / 30秒
- 击穿电压VBR @ TJ = VBR @ 25°Cx(1 + αTx(TJ - 25))
- UL认可的化合物，符合V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级，引线框架最高峰值温度260°C
- 雾锡无铅电镀
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC / JEDEC J - STD - 609A.01）
应用领域
-TVS元件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
