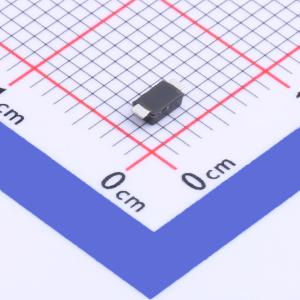

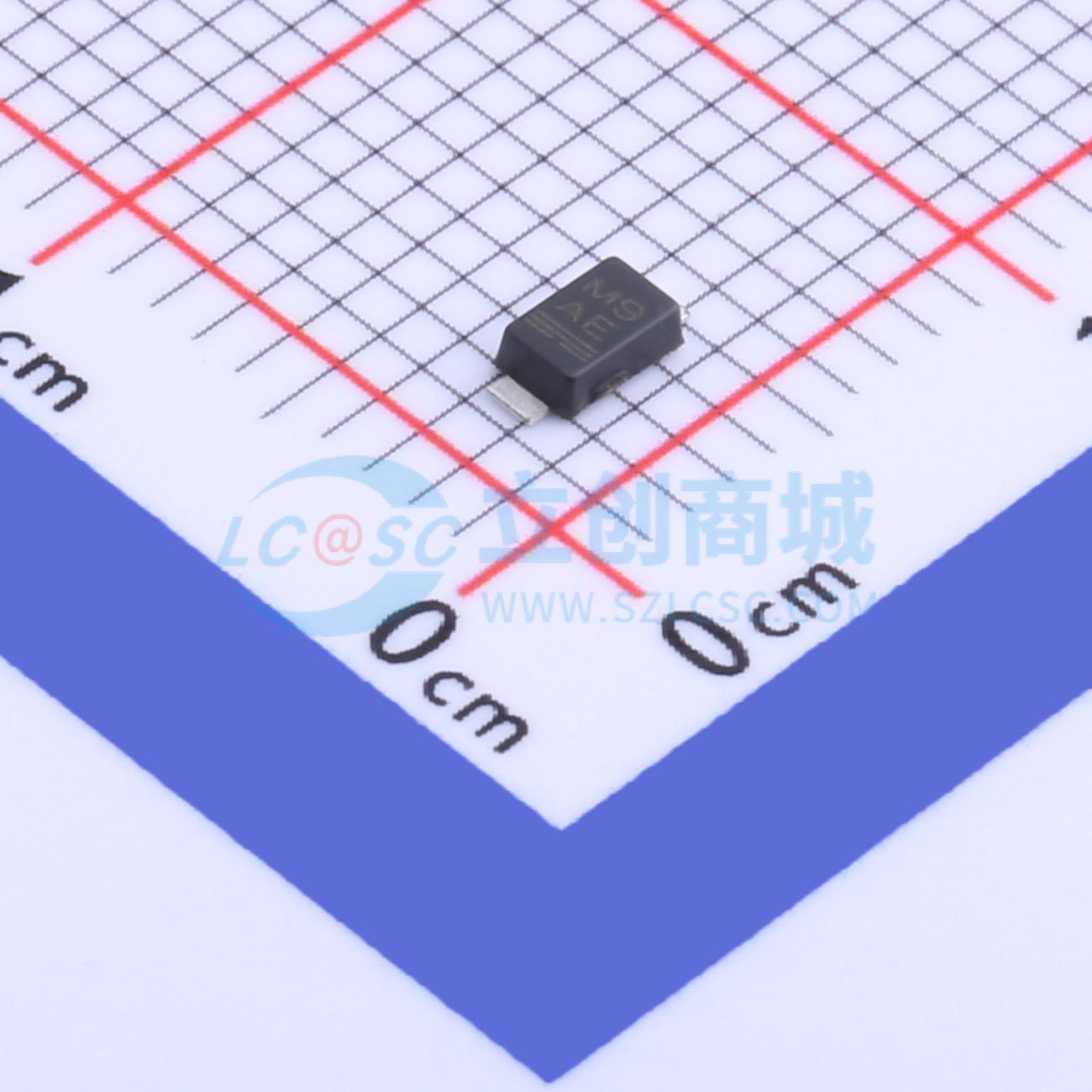

温馨提醒：图片仅供参考，商品以实物为准
SMF5V0A-E3-08
单向ESD 5V截止 峰值浪涌电流：21.7A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：200 W 峰值脉冲功率能力，波形为 10/1000 μs，重复率（占空比）：0.01%。 低外形封装。 可波峰焊和回流焊。 符合 IEC 61000-4-2 的 ESD 抗扰度：接触放电 ±30 kV，空气放电 ±30 kV。 根据 AEC-Q101 的 ESD 能力：人体模型：H3B 类 > 8 kV。 低增量浪涌电阻，出色的钳位能力。 “低噪声”技术，响应时间极快。 可提供 AEC-Q101 认证产品。 与 SOD-123w 封装外形、SOD-123F 和 SOD-123FL 兼容
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMF5V0A-E3-08
- 商品编号
- C1972946
- 商品封装
- SMF(DO-219AB)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 21.7A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.1V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1120pF |
商品特性
- 采用10/1000 μs波形时，峰值脉冲功率能力达200 W，重复率（占空比）：0.01 %
- 薄型封装
- 适用于波峰焊和回流焊
- 符合IEC 61000-4-2标准的ESD抗扰度
- 接触放电 ± 30 kV
- 空气放电 ± 30 kV
- 符合AEC-Q101标准的ESD能力：人体模型：H3B级：> 8 kV
- 浪涌电阻增量低，钳位能力出色
- “低噪声”技术 - 响应时间极快
- 可提供符合AEC-Q101标准的产品
- 与SOD-123W封装外形或SOD-123F和SOD-123FL兼容
