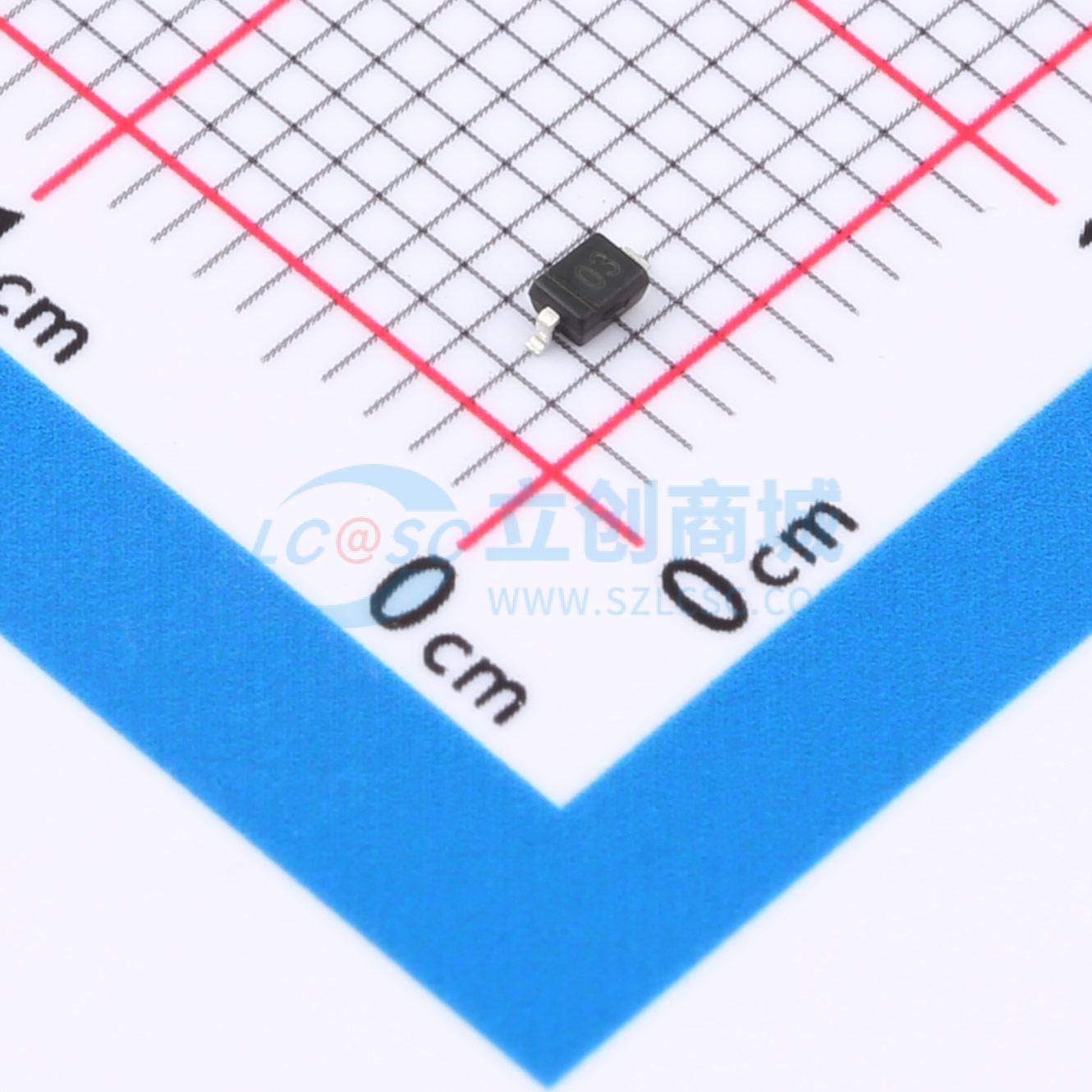

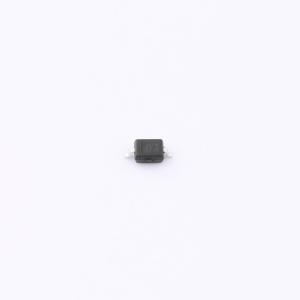

SP4020-01FTG

ESD 3.3V截止峰值浪涌电流：30A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP4020 组件分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，用于单向或双向保护，以抵御 ESD 和雷电感应浪涌事件。根据 IEC 61000 - 4 - 5 第二版（tp = 8/20μs），这些器件可安全吸收高达 30A 的电流而性能不下降，并且根据 IEC 61000 - 4 - 2 国际标准，其最小 ESD 为 ±30kV。低负载电容和高浪涌能力使其非常适合保护电信端口，如以太网和其他高速数据接口。
品牌名称: Littelfuse(美国力特)
商品型号: SP4020-01FTG
商品编号: C1972938
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

SP4020 组件分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，用于单向或双向保护，以抵御 ESD 和雷电感应浪涌事件。根据 IEC 61000 - 4 - 5 第二版（tp = 8/20μs），这些器件可安全吸收高达 30A 的电流而性能不下降，并且根据 IEC 61000 - 4 - 2 国际标准，其最小 ESD 为 ±30kV。低负载电容和高浪涌能力使其非常适合保护电信端口，如以太网和其他高速数据接口。

商品特性

ESD，IEC 61000 - 4 - 2，±30kV 接触放电，±30kV 空气放电
EFT，IEC 61000 - 4 - 4，40A（5/50ns）
雷电，30A（8/20，如 IEC 61000 - 4 - 5 第二版所定义）
2.5pF 低电容（Q 或 R = 0V）
3.3V 时 0.1μA 低漏电流
单向和双向配置
小型 SOD323 封装适配 0805 焊盘尺寸
湿度敏感度等级（MSL - 1）
通过 AEC - Q101 认证
无卤、无铅且符合 RoHS 标准

应用领域

10/100/1000 以太网
电源端口
T1/E1/T3/E3
计算机及外设
USB 1.1/2.0
仪器仪表
USB 3.0/3.1
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	21.8V
	峰值脉冲电流(Ipp)	30A@8/20us
	峰值脉冲功率(Ppp)	750W@8/20us
	击穿电压	3.5V

	属性	参数值
	反向电流(Ir)	500nA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2；IEC 61000-4-5
	类型	ESD
	Cj-结电容	2.5pF
