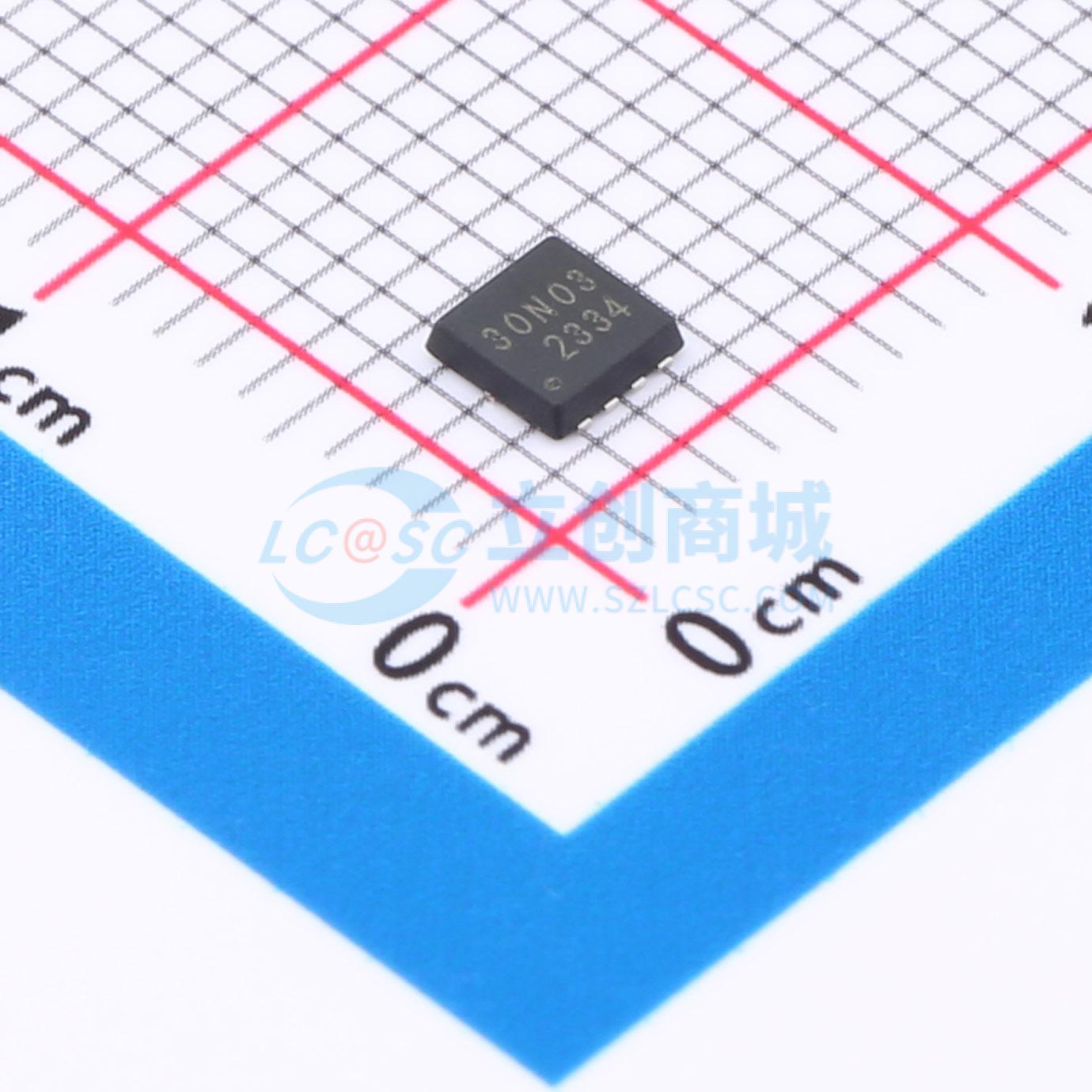

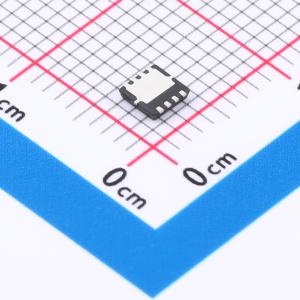

30N03D
1个N沟道 耐压:30V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 阈值电压VGS:±20
- 品牌名称
- HL(富海微)
- 商品型号
- 30N03D
- 商品编号
- C19271464
- 商品封装
- PDFN(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.10468克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 8mΩ@10V；11mΩ@4.5V | |
| 耗散功率(Pd) | 15W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.4nC@4.5V | |
| 输入电容(Ciss) | 816pF | |
| 反向传输电容(Crss) | 82.6pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 107.8pF |
商品概述
WSP4077是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSP4077符合RoHS标准和绿色产品要求，100%经过雪崩能量耐量（EAS）测试，并通过了全面的可靠性认证。
商品特性
- 提供绿色环保器件
- 超低栅极电荷
- 出色的CdV/dt效应抑制能力
- 先进的高单元密度沟槽技术
应用领域
- 用于移动电脑（MB）、笔记本电脑（NB）、超便携个人电脑（UMPC）、显卡（VGA）的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 负载开关
