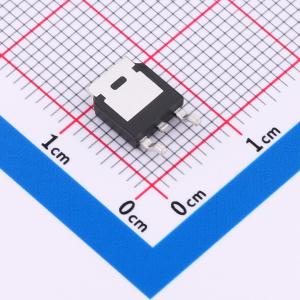

温馨提醒：图片仅供参考，商品以实物为准
JMTK290N06A
N沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 中压MOSFET
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMTK290N06A
- 商品编号
- C19268958
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.48208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 21mΩ@10V | |
| 耗散功率(Pd) | 55W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 1.488nF | |
| 反向传输电容(Crss) | 64pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 72pF |
商品特性
- 60V、30A
- 在VGS = 10 V时,RDS(ON) < 29 mΩ
- 在VGS = 4.5 V时,RDS(ON) < 40 mΩ
- 先进的沟槽技术
- 具备出色的RDS(ON)和低栅极电荷
- 产品无铅
应用领域
-负载开关-PWM应用-电源管理
