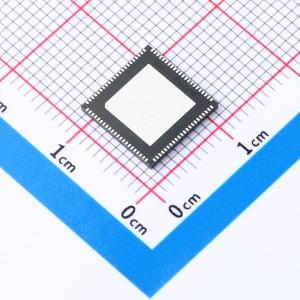

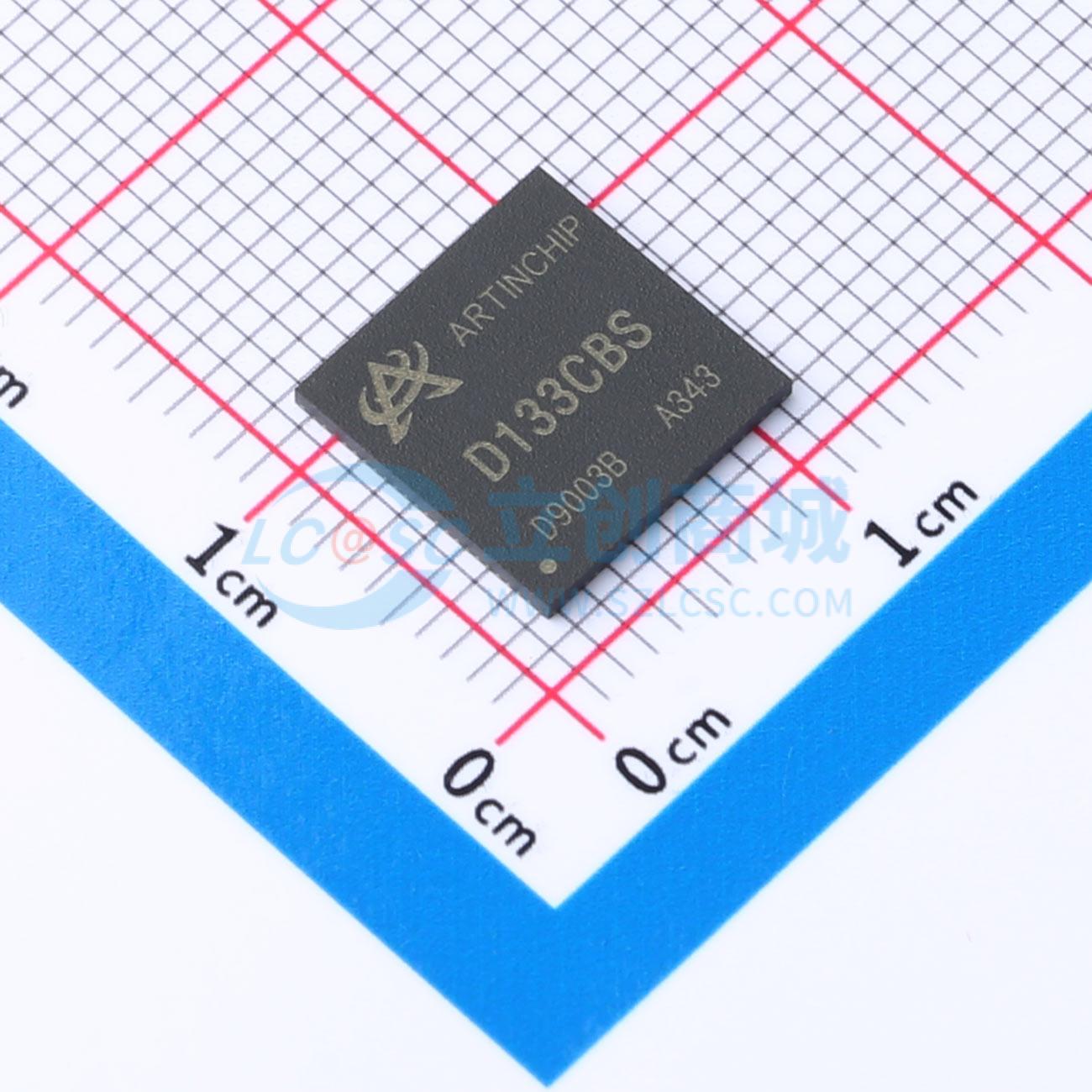

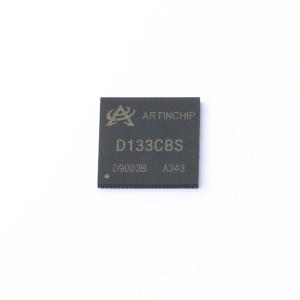

D133CBS
D133CBS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工业级别，国产自主，跨界MCU
- 品牌名称
- Artinchip(匠芯创)
- 商品型号
- D133CBS
- 商品编号
- C19268973
- 商品封装
- QFN-88(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 480MHz |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 71 | |
| ADC(位数) | 12bit | |
| 工作电压 | 3.3V |
商品概述
D13X 系列是一款高性能的显示交互和智能控制MCU，采用国产自主高算力RISC-V 内核， 内置片上256KB~1MB 大容量SRAM 以及32Mb/64Mb PSRAM，并提供丰富的互联外设接口，配备了2D 图像加速引擎和PNG 解码/JPEG 编解码引擎，可以满足各类交互设计场景和多媒体互动需求，具有高可靠性、高安全性、高开放度的特点，可以面向于泛工业领域应用。
商品特性
- 平头哥单核E907，RV32IMAFDCP 指令架构，480MHz@1.1V
- 一级指令缓存 32KB，数据缓存 32KB
- 单精度/双精度浮点单元，集成DSP 指令集
- PMP 安全保护
- 核内中断CLINT 和中断控制器CLIC
- SD Card(SDMC1) -> SPI NOR -> SPI NAND -> eMMC(SDMC0)顺序扫描启动可通过烧写 eFUSE 改变启动顺序
- 支持数字签名安全启动方式
- CE 实现 AES/TDES/RSA 等加解密算法及 SHA/HMAC 摘要算法
- SPI_ENC 实现 SPI NAND/SPI NOR 在线加解密
- BROM 64KB
- SRAM 1MB，其中256KB 可配置为TCM 使用
- PSRAM 两种规格可选：64Mb，16bit 位宽，最高频率 200MHz DDR；32Mb，8bit 位宽，最高频率 200MHz DDR
- PSRAM 支持展频功能
- QSPI 支持 SPI NOR Flash / SPI NAND Flash
- 支持单通道/双通道/四通道
- IO 最大速率 SDR 100MHz
- Flash 容量不限制
- eMMC4.5/SD3.01/SDIO3.0，总共 2 套
- eMMC 4 线，支持 SDR25/SDR50/DDR50 模式
- SD 卡，支持SDR25/SDR50 模式
- IO 最大速率 DDR 50MHz，仅支持 3.3V IO 电压
- DE 显示引擎：1 个 UI 图层，1 个 VI 图层，最高性能 720P60
- VI 图层支持 1/31.999x~32x 缩放
- 集成误差扩散 Dither 算法
- GE 图像引擎：最大输入/输出图像大小 4096x4096
- 支持水平和垂直 Flip，90/180/270 度旋转
- RGB 格式支持任意角度旋转和 scan order
- 支持 1/16x~16x 缩放，采用 6x4 taps 16 phases 滤波算
- 支持命令队列
- VE 视频编解码：MJPEG 基线解码器
- PNG 解码器
- JPEG 编码器
- 并口 RGB 24bit，最高性能 720P60
- 单Link LVDS，接口速率最高 700Mbps，最高性能 720P60
- MIPI DSI 4 LANE，接口速率最高 1Gbps，最高性能 720P60
- 支持 SRGB/I8080/QSPI 屏接口
- DVP 8bit 输入，pixel 时钟最高 150MHz，最高性能 1080P30
- 显示输出接口均支持展频功能
- 左右声道数字 PWM 输出（DSPK）
- 2 通道 DMIC 接口输入
- 1 套 I2S，支持输入输出，支持 TDM 模式
- 1 路 USB，可配置为 DEVICE/HOST
- 1 路 EMAC，支持 100M RMII，支持 IEEE1588 协议
- 4 路 SPI，支持 3 线/4 线接口，可配置为Master/Slave
- 8 路 UART，兼容工业标准 16550，波特率精度 <2%
- 3 路 I2C，支持 7bit 和 10bit 寻址，最高速率 400Kb/s
- 2 路 CAN，支持CAN2.0A 和 CAN2.0B，可编程通信速率最高1Mbps
- 1 套 CIR，支持红外输入和红外输出
- 1 套 PBUS，用于对外部设备地址空间进行读写访问
- 5 组 GPIO 总共92 个 IO，每个 IO 独立配置：可选无上下拉/上拉 33KΩ/下拉 33KΩ
- 输出驱动 8 个档位可调
- 支持二级去抖和中断
- 支持位操作
- 52 位计时器，提供系统心跳时钟，计时周期大于 35 年
- 调试模式下可配置为暂停计时或继续计时
- 支持中断和复位，超时时间 1ms~37 小时可配置
- RTC 实时时钟：以秒为单位，100 年时间跨度，硬件闹钟设置
- 外挂 32.768KHz 晶体，支持数字校准，范围 ±975ppm
- 独立备用供电输入引脚，实现内置电源切换开关
- RTC 模块工作电流2uA
- PWM：内置 16-bit 计数器
- 最大可支持4 路互补 PWM
- 内置 12 通道 12bit PSADC，采样速率最高 2MSPS
- 内置 8 通道 12bit GPADC，采样速率最高 2MSPS
- 集成 RTP 电阻触摸屏接口
