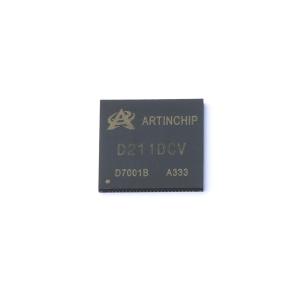

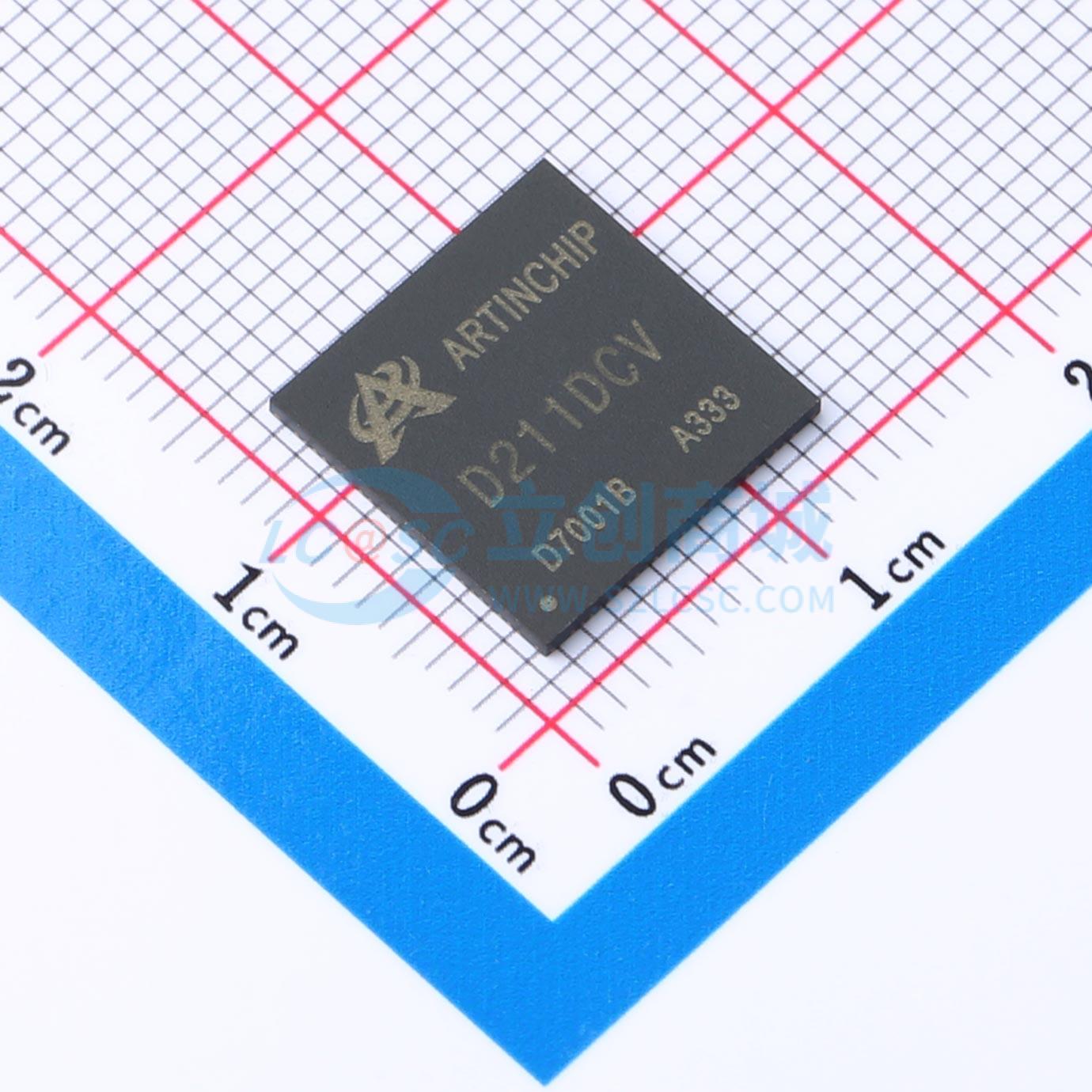

D211DCV

64位RISC-V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 工业级别，国产自主，跨界MCU
品牌名称: Artinchip(匠芯创)
商品型号: D211DCV
商品编号: C19268970
商品封装: QFN-100(12x12mm)
包装方式: 托盘
商品毛重: 0.34克(g)
立创商城设计参考: 匠芯创D211DCV方案验证板

商品概述

D211 系列是一款高性能的全高清显示和智能控制SOC，采用国产自主64位高算力RISC-V内核，内置16位DDR控制器并提供丰富的互联外设接口，配备了2D图像加速引擎和H.264解码引擎，可以满足各类交互设计场景和多媒体互动体验，具有高可靠性、高安全性、高开放度的设计标准，可以面向于泛工业领域应用

商品特性

基于RV64指令架构
平头哥C906单核，RV64IMAFDC指令架构，600MHz @ 1.2V
一级指令缓存32KB，数据缓存32KB
单精度/双精度浮点单元
Sv39内存管理模式，PMP安全保护
核内中断CLINT和中断控制器PLIC
SD Card -> SPI NAND -> SPI NOR -> eMMC顺序扫描启动，可通过烧写EFUSE改变启动顺序
可通过UBOOT引脚进入USB烧写模式
支持数字签名安全启动方式
CE实现AES/TDES/RSA等加解密算法及SHA/HMAC校准算
SPI_ENC实现SPI Nand/SPI Nor在线解密
SID内置熔丝2048bit ，其中512bit供自定义使用
内置256bit TRNG产生器
BROM 32KB
SRAM 96KB
DRAM SiP 16bit KGD，两种规格可选：DDR2 512Mb，最高频率528MHz；DDR3 1Gb ，最高频率672MHz
DRAM支持展频功能
QSPI支持SPI NAND Flash / SPI Nor Flash
支持单通道/双通道/四通道
IO最大速率SDR 100MHz
Flash容量不限制
eMMC5.0/SD3.01/SDIO3.0，总共3套
eMMC 8线/4线，支持SDR25/SDR50/DDR50模式
IO最大速率DDR 50MHz，仅支持3.3V IO电压
DE显示引擎：1个UI图层，1个VI图层，最高性能1080P60
VI图层支持1/31.999x~32x缩放
集成误差扩散Dither算法
GE图像引擎：最大输入/输出图像大小4096x4096
支持水平和垂直Flip，90/180/270度旋转
RGB格式支持任意角度旋转和scan order
支持1/16x~16x缩放，采用6x4 taps 16 phases滤波
支持命令队列
VE视频编解码：H.264/AVC解码器，最高性能1080P30
MJPEG基线解码器
PNG解码器
并口RGB 24bit，IO速率最高200MHz ，最高性能1080P60
双Link LVDS，接口速率最高700MHz ，最高性能1080P60
MIPI DSI 4 LANE，接口速率最高1GHz ，最高性能1080P60
支持SRGB/I8080/QSPI屏接口，IO速率最高200MHz
DVP 8bit输入，IO速率最高150MHz ，最高性能1080P30
显示输出接口均支持展频功能
集成1路AUDIO ADC，信噪比＞ 90dB
2通道DMIC接口输入
2套I2S，均支持输入输出，支持TDM模式
左右声道数字PWM输出（SPK）
2路USB，USB0可配置为DEVICE/HOST，USB1做为HOST
2路GMAC，支持100M RMII/1000M RGMII，支持IEEE1588协议
3路SPI，支持3线/4线接口
8路UART，兼容工业标准16550，波特率精度<2%
4路TWI，支持7bit和10bit寻址，最高速率400Kb/s
2路CAN，支持CAN2.0A和CAN2.0B，可编程通信速率最高1Mbps
1套CIR，支持红外输入和红外输出
1套PBUS，用于对外部设备地址空间进行读写访问
6组GPIO总共100个IO，每个IO独立配置：可选无上下拉/上拉33KΩ/下拉33KΩ
输出驱动8个档位可调
支持二级去抖和中断
GTC通用计时器：52位计时器，提供系统心跳时钟
计时周期大于35
调试模式下可配置为暂停计时或继续计时

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(189个/托盘，最小起订量 1 个)

个

起订量：1 个189个/托盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	CPU最大主频	600MHz

	属性	参数值
	I/O数量	74
	ADC(位数)	12bit
	工作电压	3.3V
