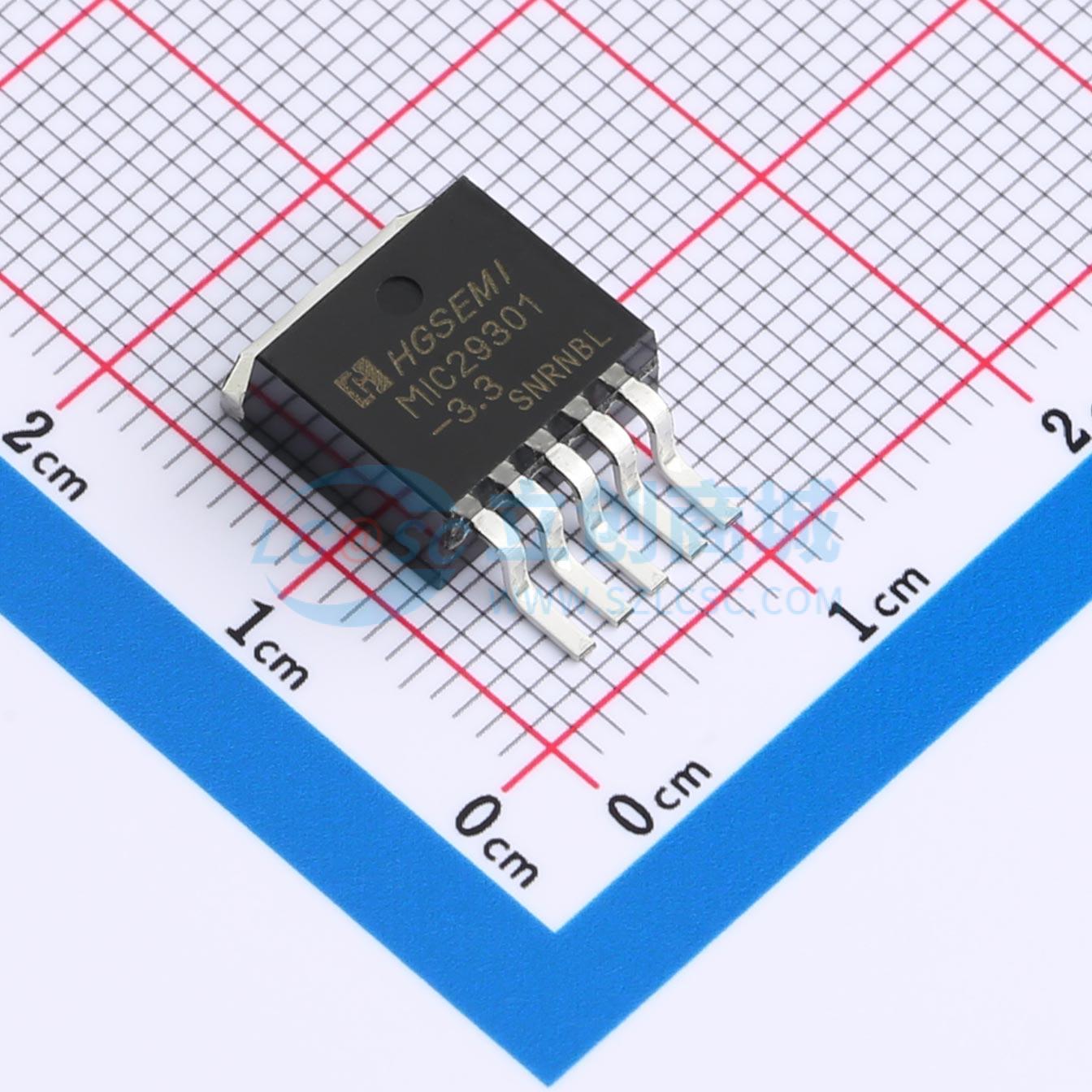

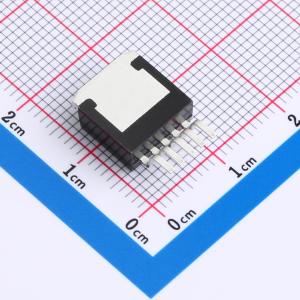

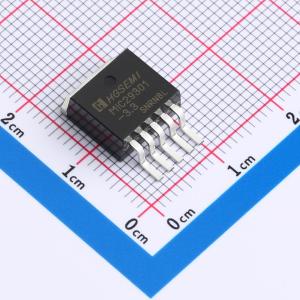

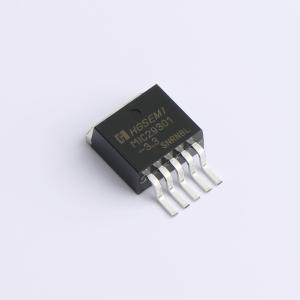

MIC29301S-3.3/TR

3.0A 低 dropout 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC29300、MIC29301和MIC29302是3.0A低压差线性稳压器，只需最少的外部元件即可提供低电压、大电流输出。MIC29300/1具有极低的压差（3.0A时典型值为400mV）和低接地电流（3.0A时典型值为36mA）。
品牌名称: HGSEMI(华冠)
商品型号: MIC29301S-3.3/TR
商品编号: C19193422
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.541克(g)

商品参数

商品概述

MIC29300、MIC29301和MIC29302是3.0A低压差线性稳压器，只需最少的外部元件即可提供低电压、大电流输出。 MIC29300/1具有极低的压差（3.0A时典型值为400mV）和低接地电流（3.0A时典型值为36mA）。 MIC29300/1/2非常适合需要将标准5V或3.3V转换为新的更低核心电压的PC扩展卡。在所有工作条件下，保证最大压差为500mV，这使得MIC29300/1/2能够在低至3V的电源下提供2.5V输出。 MIC29300/1/2在重载开关应用中还具有快速瞬态响应。该器件仅需47μF的输出电容即可保持稳定并实现快速瞬态响应。MIC29300/1具备全面保护功能，包括过流限制、热关断、反接电池保护、反向漏电保护和反插引脚保护。MIC29301提供一个与TTL逻辑兼容的使能引脚和一个错误标志，用于指示欠压和过流情况。MIC29300/1/2提供固定电压版本，采用TO - 220和TO - 263封装，是基于NPN的旧款线性稳压器的理想升级产品。

商品特性

最小保证输出电流3A
3A时典型压差500mV，适用于3.0V至2.5V转换，适用于2.5V至1.8V或1.5V转换
初始精度1%
低接地电流
过流限制和热关断
反接电池保护
反向漏电保护
快速瞬态响应
TTL/CMOS兼容使能引脚（仅MIC29301）
错误标志输出（仅MIC29301）
可调版本（仅MIC29302）
TO - 263和TO - 220封装
湿度敏感度等级3级

应用领域

PC扩展卡用LDO线性稳压器
高效线性电源
多媒体和PC处理器电源
开关电源后置稳压器
低压微控制器
StrongARM处理器电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	3.3V
	输出电流	3A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	500mV@(3A)
	静态电流(Iq)	45mA
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
