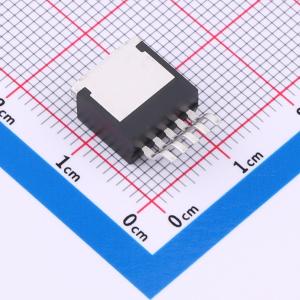

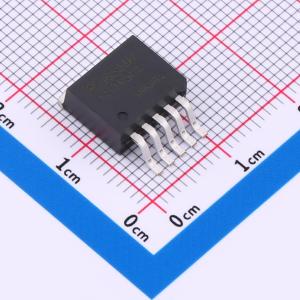

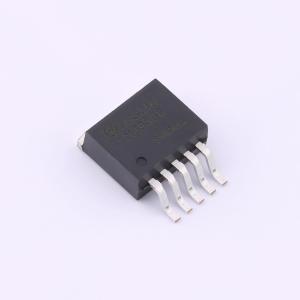

LM39302S/TR
3A 低压差线性稳压器
- 描述
- 线性稳压器(LDO) 16V 3A低压差电压调节器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM39302S/TR
- 商品编号
- C19193456
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.5136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 16V | |
| 输出电压 | 1.25V~16V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 550mV@(3A) | |
| 静态电流(Iq) | 45mA | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM39300、LM39301和LM39302是3.0A低压差线性稳压器，只需最少的外部元件即可提供低电压、大电流输出。 LM39300/1具有极低的压差（3.0A时典型值为400mV）和低接地电流（3.0A时典型值为36mA）。 LM39300/1/2非常适合需要将标准5V或3.3V转换为新的更低核心电压的PC扩展卡。在所有工作条件下，保证最大压差为500mV，这使得LM39300/1/2能够在低至3V的电源下提供2.5V输出。 LM39300/1/2还针对重载开关应用具有快速瞬态响应。该器件仅需47μF的输出电容即可保持稳定并实现快速瞬态响应。LM39300/1具备全面保护功能，包括过流限制、热关断、反接电池保护、反向漏电保护和反插引脚保护。LM39301提供一个与TTL逻辑兼容的使能引脚和一个错误标志，用于指示欠压和过流情况。LM39300/1/2提供固定电压版本，采用TO - 220和TO - 263封装，是基于NPN的旧款线性稳压器的理想升级产品。
商品特性
- 最小保证输出电流3A
- 3A时典型压差500mV
- 非常适合3.0V至2.5V转换
- 非常适合2.5V至1.8V或1.5V转换
- 初始精度1%
- 低接地电流
- 过流限制和热关断
- 反接电池保护
- 反向漏电保护
- 快速瞬态响应
- TTL/CMOS兼容使能引脚（仅LM39301）
- 错误标志输出（仅LM39301）
- 可调版本（仅LM39302）
- TO - 263和TO - 220封装，湿度敏感度等级3
应用领域
- PC扩展卡用LDO线性稳压器
- 高效线性电源
- 多媒体和PC处理器电源
- 开关电源后置稳压器
- 低压微控制器
- StrongARM处理器电源
