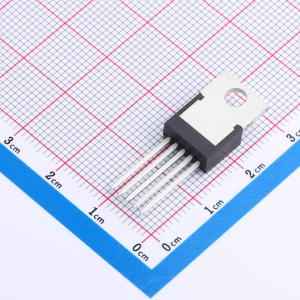

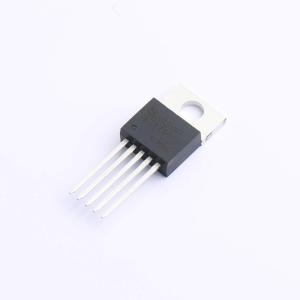

LT1764T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高电流、低成本、低压差电压调节器，采用带有 PNP 传输元件的专有 Super βeta PNP 工艺。具有 450mV（满载）压差电压和非常低的接地电流，适用于高电流负载，也可用于低电流、对低压差要求严格的系统。总精度为 ±2%（在温度、线路和负载调节范围内），能从输入电压浪涌和输出负载电流变化中实现非常快速的瞬态恢复。输出可调，可通过两个外部电阻设置为 1.24V 至 15V 之间的电压
品牌名称: HGSEMI(华冠)
商品型号: LT1764T
商品编号: C19193501
商品封装: TO-220-5
包装方式: 管装
商品毛重: 2.516369克(g)

商品参数

商品概述

LT1764是一款高电流、低成本、低压差稳压器，采用了美高森美（Micrel）专有的Super ßeta PNP工艺和PNP传输元件。这款3A低压差稳压器的压差电压为450mV（满载时），接地电流极低。该器件专为高电流负载设计，也适用于对压差要求严苛的低电流系统，其压差电压和接地电流值是重要特性。该稳压器的总精度为±2%（在温度、线路和负载调节范围内），具备对输入电压浪涌和输出负载电流变化的快速瞬态恢复能力。 LT1764具有可调输出，可通过两个外部电阻将输出电压设置在1.24V至15V之间。此外，该器件具备全面保护功能，可防止过流故障、输入极性反转、引脚插入反向和过热运行。LT1764设有一个TTL逻辑使能（EN）引脚，用于关闭稳压器。若不使用该功能，可将EN连接到输入（IN）端，使器件处于连续工作状态。LT1764提供标准的5引脚TO - 263和TO - 252封装，工作结温范围为 - 40°C至 + 85°C。

商品特性

高电流能力
全温度范围内可达3A
满载时压差电压低至450mV
接地电流低
保证精度达1%
极快的瞬态响应
零电流关断模式
误差标志信号指示输出失调
输出电压可调
封装形式：TO - 263 - 5、TO - 220 - 5和TO - 252 - 5

应用领域

处理器外设和I/O电源
高效“绿色”计算机系统
汽车电子高效线性低压电源
电池供电设备
PC扩展卡
开关电源用高效低压差稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	16V
	输出电压	1.24V~15V
	输出电流	3A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	噪声	400uVrms
	特性	过流保护；反接保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
