ICL7650超级斩波稳零放大器提供极低的输入失调电压，并且在时间和温度方面极其稳定。它可直接替代行业标准的ICL7650，具有改善的输入失调电压、更低的输入失调电压温度系数、降低的输入偏置电流和更宽的共模电压范围。关键参数在整个商用温度范围内得到保证。

ICL7650独特的CMOS斩波稳零放大器电路对用户透明，几乎消除了传统斩波放大器的互调效应、斩波尖峰和过范围锁定等问题。

斩波放大器通过在调零放大器中比较反相和同相输入电压来实现低失调，由交替的时钟相位进行调零。需要两个外部电容器来存储两个放大器调零输入上的校正电位；这些是唯一需要的外部组件。

时钟振荡器和所有其他控制电路完全集成。然而，14引脚版本提供了使用外部时钟的接口，以满足特定应用的需求。此外，ICL7650针对单位增益操作进行了内部补偿。

功能框图展示了ICL7650的主要元件。有两个放大器，主放大器和调零放大器。两者都具有失调调零能力。主放大器从输入到输出连续连接，而调零放大器在斩波振荡器和时钟电路的控制下，交替对自身和主放大器进行调零。调零连接（即MOSFET栅极）本质上是高阻抗的，两个外部电容器提供所需的调零电位存储和必要的调零环路时间常数。调零装置在整个共模和电源范围内工作，并且与输出电平无关，因此具有极高的共模抑制比（CMRR）、电源抑制比（PSRR）和开环电压增益（AVOL）。

仔细平衡输入开关和输入电路的固有平衡，可最大限度地减少输入端子处的斩波频率电荷注入，以及注入补偿电容器的前馈型注入，这是此类电路中输出尖峰的主要原因。

以前的斩波稳零放大器受到斩波频率和输入信号之间互调效应的影响。这是因为放大器的有限交流增益需要在输入处有一个小交流信号。调零电路将其视为误差信号，进行斩波并反馈，从而注入和频与差频，并在斩波频率附近对增益和相位与频率特性产生干扰。

通过向调零电路提供与补偿电容器电流相对应的动态电流，ICL7650显著降低了这些影响，以抵消由于有限交流增益而产生的那部分输入信号。由于这是ICL7650的主要误差来源，互调和增益/相位干扰被控制在非常低的水平，通常可以忽略不计。

调零/存储电容器应连接到CEXTA和CEXTB引脚，并与CRETN引脚共连。此连接应通过单独的导线或印刷电路板走线直接进行，以避免将负载电流IR降注入电容电路。如果有外部箔片，应连接到CRETN。

	属性	参数值
	商品目录	运算放大器
	放大器数	-
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	-
	增益带宽积(GBW)	2MHz
	输入失调电压(Vos)	700nV
	输入失调电压温漂(Vos TC)	20nV/℃
	压摆率(SR)	2.5V/us
	输入偏置电流(Ib)	4pA
	输入失调电流(Ios)	8pA

	属性	参数值
	输入电压噪声密度(eN)	-
	共模抑制比(CMRR)	140dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	2mA
	输出电流	4.5mA
	工作温度	-45℃~+125℃
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	-
	功能特性	-

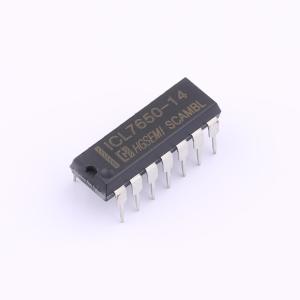

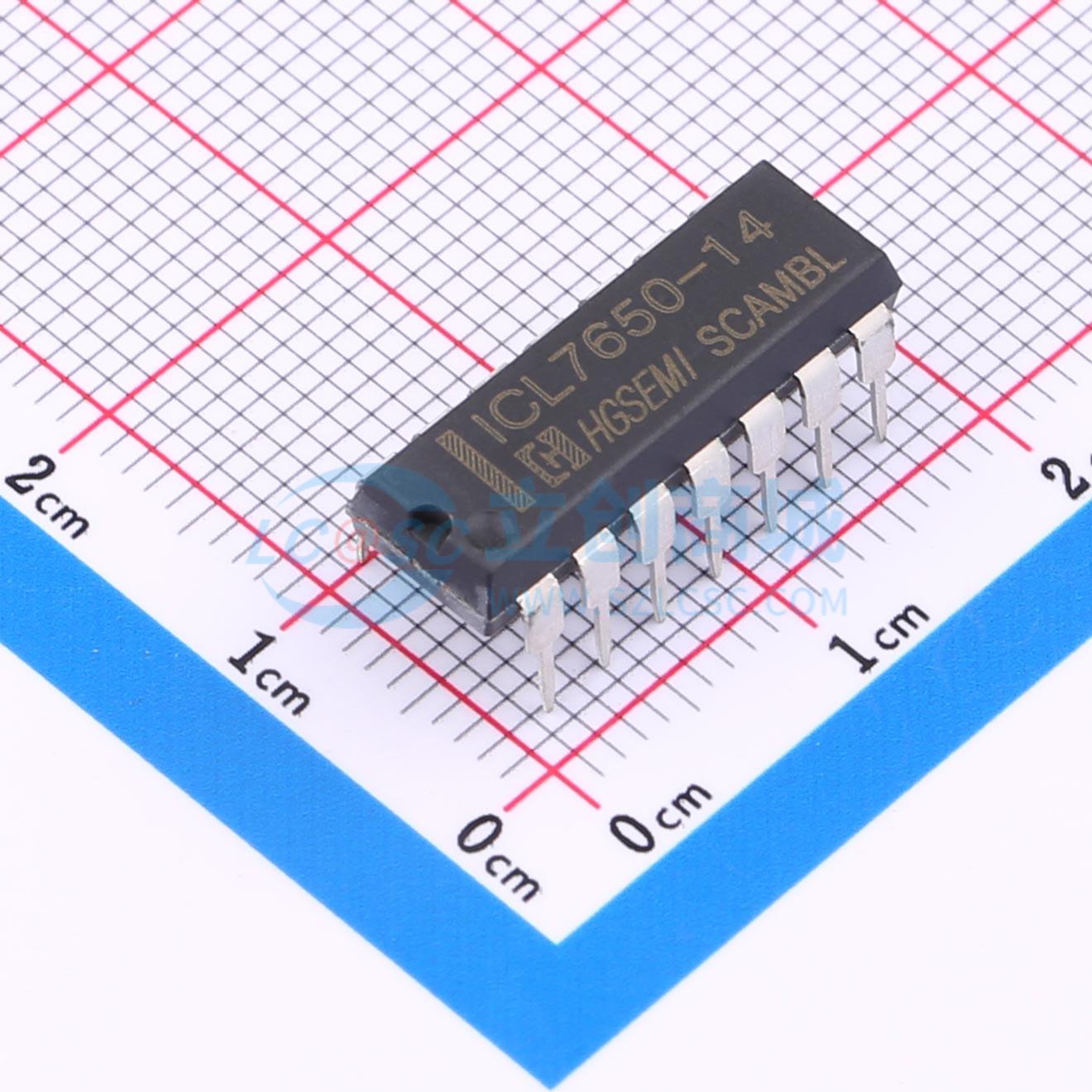

ICL7650N-14
