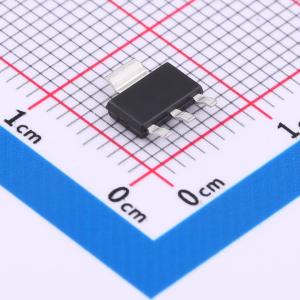

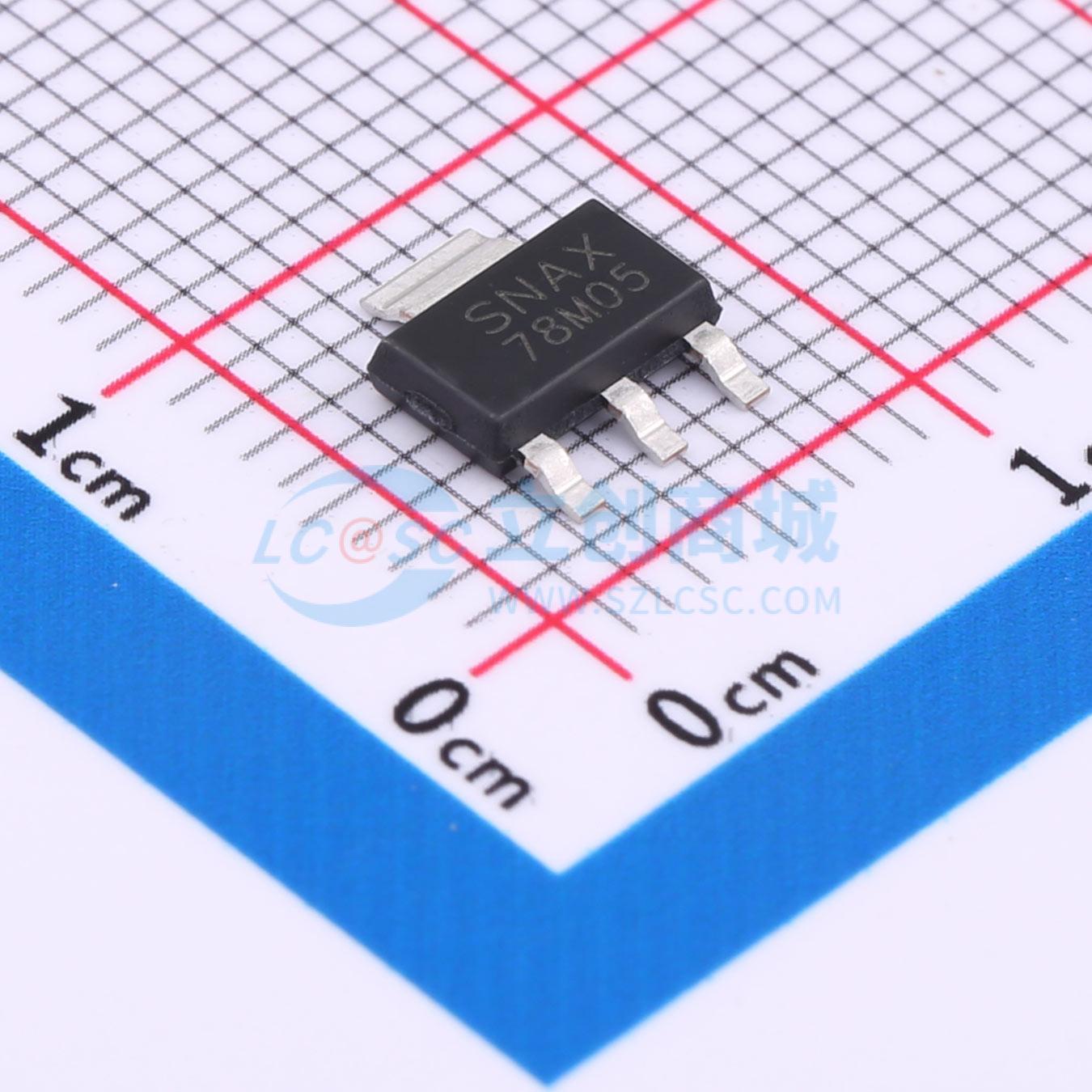

LM78M05MP/TR
5V 500mA 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线性稳压器(LDO) 3-端子1A正极电压调节器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM78M05MP/TR
- 商品编号
- C19193458
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.29748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 62dB@(120Hz) | |
| 压差 | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | 40uV | |
| 功能特性 | 短路保护；热关断；过流保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LM78Mxx 系列三端正电压调节器采用 DPAK 封装，提供多种固定输出电压，适用于广泛的应用场景。这些调节器可提供板载局部稳压，消除单点稳压带来的配电问题。每种类型均采用内部限流、热关断和安全区保护，基本不会损坏。如果提供足够的散热措施，它们可以提供超过 0.5 A 的输出电流。虽然这些器件主要设计为固定电压调节器，但也可与外部组件配合使用，以获得可调电压和电流。
商品特性
- 输出电流可达 0.5 A
- 输出电压为 5 V、6 V、8 V、9 V、10 V、12 V、15 V、24 V
- 热过载保护
- 短路保护
- 输出过渡安全工作区保护
- 输出电压容差为 ± 2 %
- 在扩展温度范围内有保证
