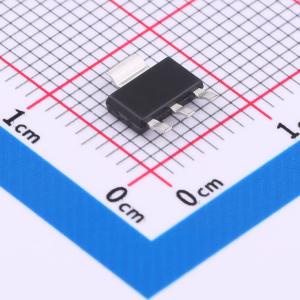

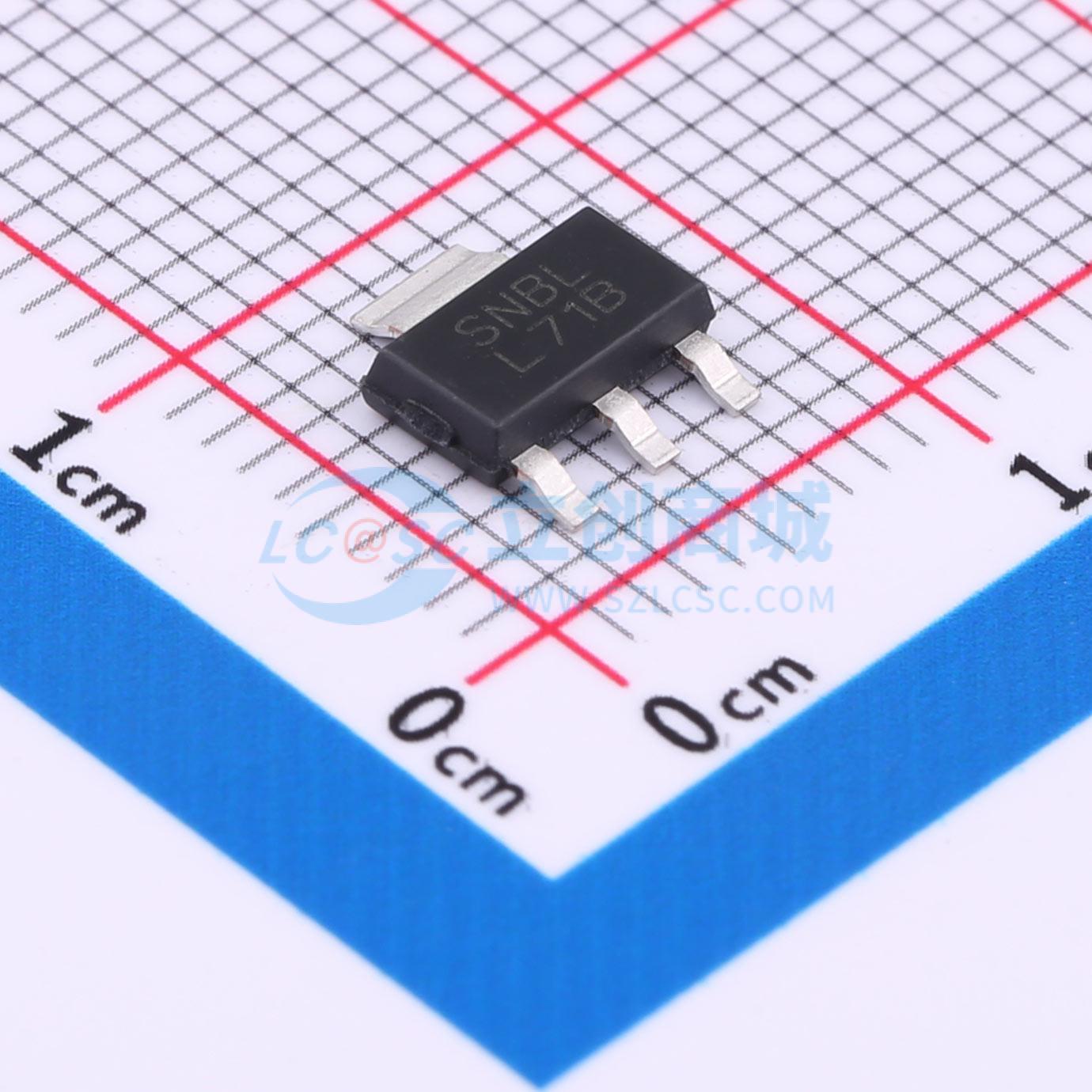

LM2937IMP-5.0/TR

LM2937是一款正电压稳压器，能够提供高达500 mA的负载电流。采用PNP功率晶体管，具有低压差电压特性。当负载电流为500 mA时，为使输出保持稳压，所需的最小输入 - 输出电压差通常为0.5 V（在整个工作温度范围内，确保最大为1 V）。当输入 - 输出电压差大于3 V时，该器件采用了特殊电路，可将满载500 mA时的静态电流降至典型值仅10 mA。 LM2937需要一个输出旁路电容来确保稳定性。与大多数低压差稳压器一样，该电容的等效串联电阻（ESR）仍是关键设计参数，但LM2937包含特殊的补偿电路，可放宽对ESR的要求。该器件在所有低于3 Ω的ESR条件下都能保持稳定，因此可使用低ESR贴片电容。LM2937非常适合汽车应用，它能保护自身及任何负载电路，防止电池反接、双电池启动以及高达60 V / -50 V的负载突降瞬变。此外，它还内置了常见的稳压器功能，如短路保护和热关断保护。

• 可在 -40°C至125°C的温度范围内完全正常工作。
• 输出电流超过500 mA。
• 在所有工作条件下，输出调整精度为±5%。
• 在满载额定电流下，典型压差电压为0.5 V。
• 输出电容的ESR范围宽，最高可达3 Ω。
• 内置短路和热过载保护。
• 具备反接电池保护功能。
• 具备60 V输入瞬态保护功能。
• 具备镜像插入保护功能。

• 汽车领域
• 工业控制
• 负载点稳压
