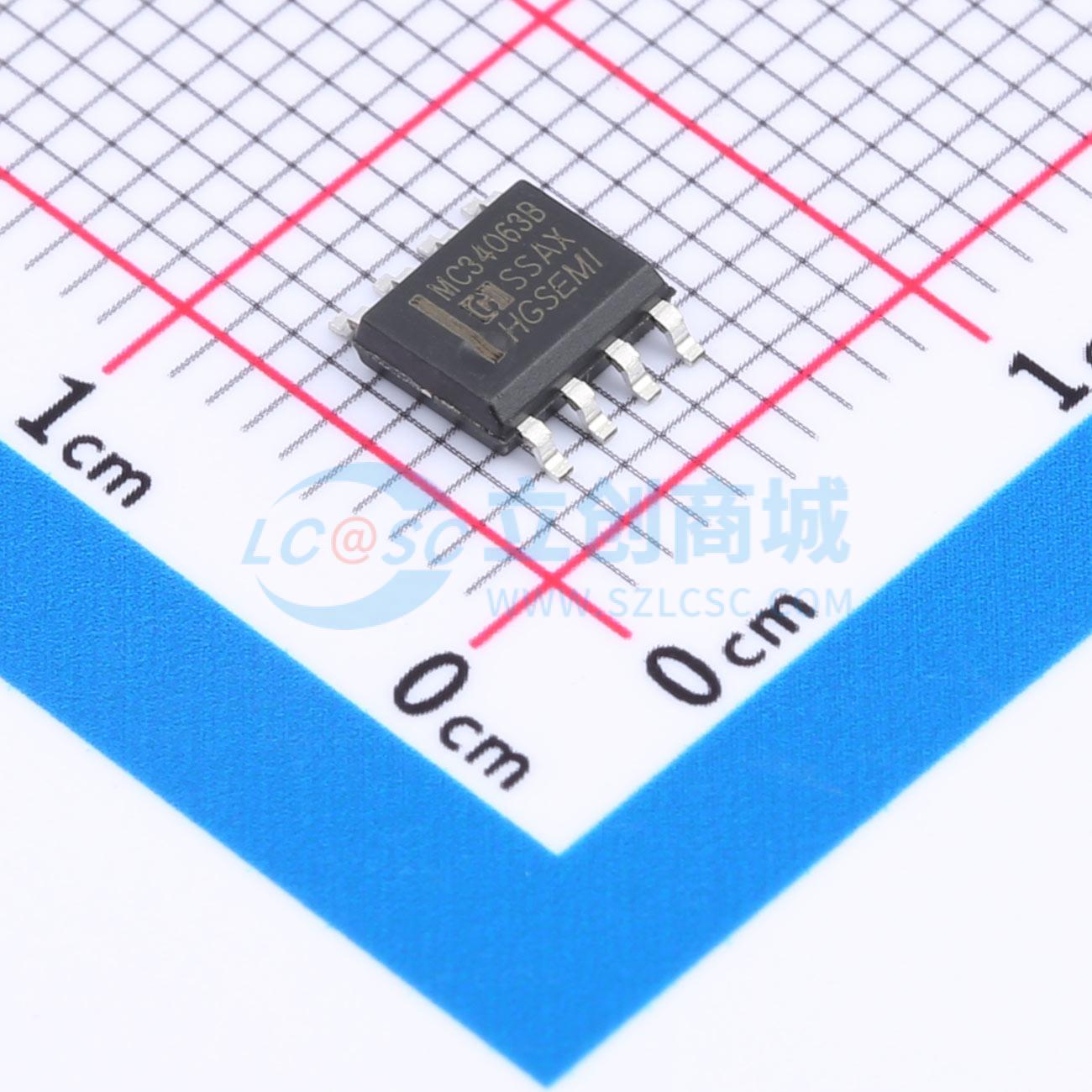

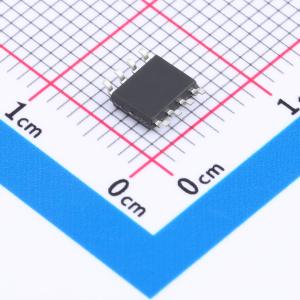

MC34063BM/TR
MC34063B是一款3V至40V输入电压范围的开关电源控制芯片
- 描述
- MC34063B是一款单片开关电源控制电路,包含DC-DC转换器所需的主要功能。该芯片具有内部温度补偿参考电压,可在最少外部元件的情况下实现各种电压应用。MC34063B支持3V至40V的输入电压范围,最大输出开关电流可达1.2A,工作频率最高可达180kHz。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MC34063BM/TR
- 商品编号
- C19193493
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.23824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型；升压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；反相式；升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
MC34063B是一款单片开关稳压器控制电路，包含直流 - 直流转换器所需的主要功能。该器件由内部温度补偿基准源、电压比较器、带有源电流限制电路的可控占空比振荡器、驱动器和大电流输出开关组成。该器件专为降压、升压和电压反相应用而设计，所需外部元件数量最少。 MC34063B是MC34063A的增强版，能够在更高频率下工作。MC34063B有两种封装形式：SOP - 8和DIP - 8。
商品特性
- 3V至40V工作电压，低待机电流
- 电流限制功能
- 输出开关电流可达1.2A
- 输出电压可调
- 工作频率高达180 kHz（CT = 100 pF）
- 精度为2%的基准源，连续负载电流高达0.75A（Vin = ↑2至24V，Rcs≥0.2Ω，DIP - 8封装）
应用领域
- 电池充电器
- 网卡/交换机/集线器
- ADSL调制解调器
- 负电压电源
