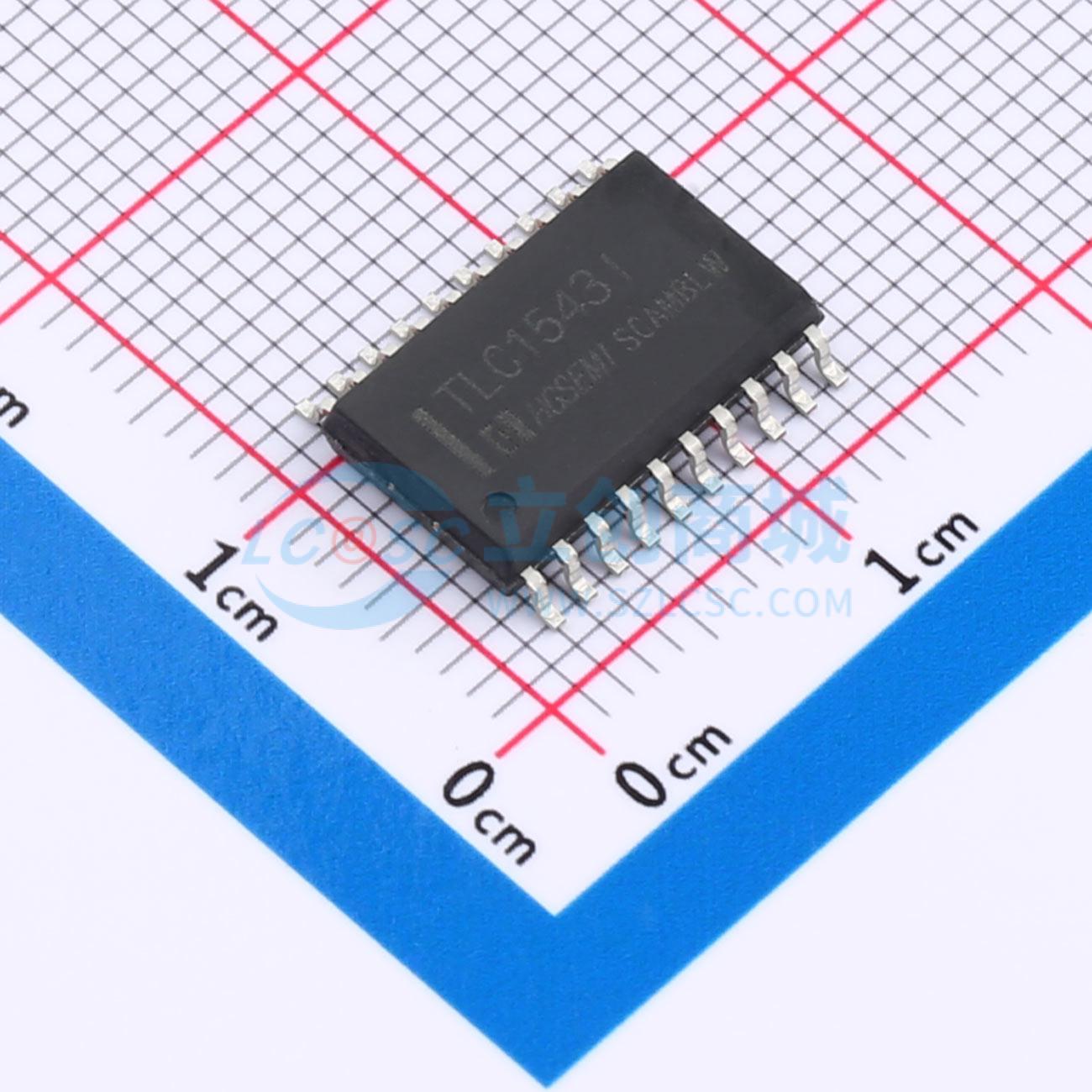

温馨提醒：图片仅供参考，商品以实物为准

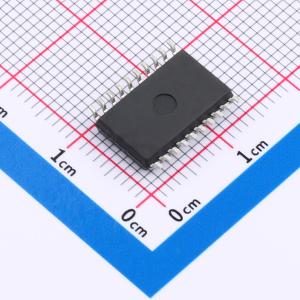

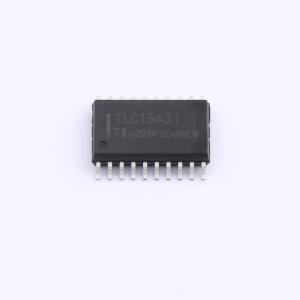

TLC1543IM/TR
带串行控制和11路模拟输入的10bit 模数转换器
- 描述
- 模数转换器 10 位，38kSPS ADC 串行输出，片上系统时钟，11 通道
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- TLC1543IM/TR
- 商品编号
- C19193483
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.79375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 10 | |
| 采样率 | 47.6kHz | |
| 通道数 | 11 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | 串口 | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | - | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 2.5mA | |
| 功能特性 | 多路复用器 |
商品概述
TLC1543是CMOS 10位开关电容逐次逼近型模数转换器。该器件具有三个输入和一个三态输出，提供与主机处理器串行端口的直接四线接口，支持高速数据传输。除了高速A/D转换器和灵活的控制功能外，该器件还集成了一个片上14通道多路复用器，可选择11个模拟输入中的任何一个或三个内部自测试电压中的任何一个。采样保持功能是自动的。A/D转换结束时，转换结束输出变为高电平，指示转换完成。该转换器具有差分高阻抗基准输入，便于比例转换、定标以及将模拟电路与逻辑和电源噪声隔离。开关电容设计允许在整个工作环境温度范围内实现低误差转换。
商品特性
- 10位分辨率A/D转换器
- 11个模拟输入通道
- 三种内置自测试模式
- 固有采样保持功能
- 总未调整误差最大±1 LSB
- 片上系统时钟
- 转换结束输出
- 引脚与TLC542兼容
- CMOS工艺
