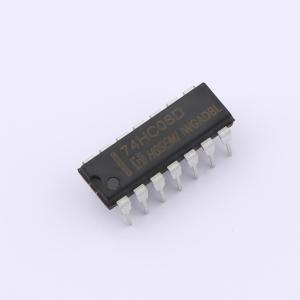

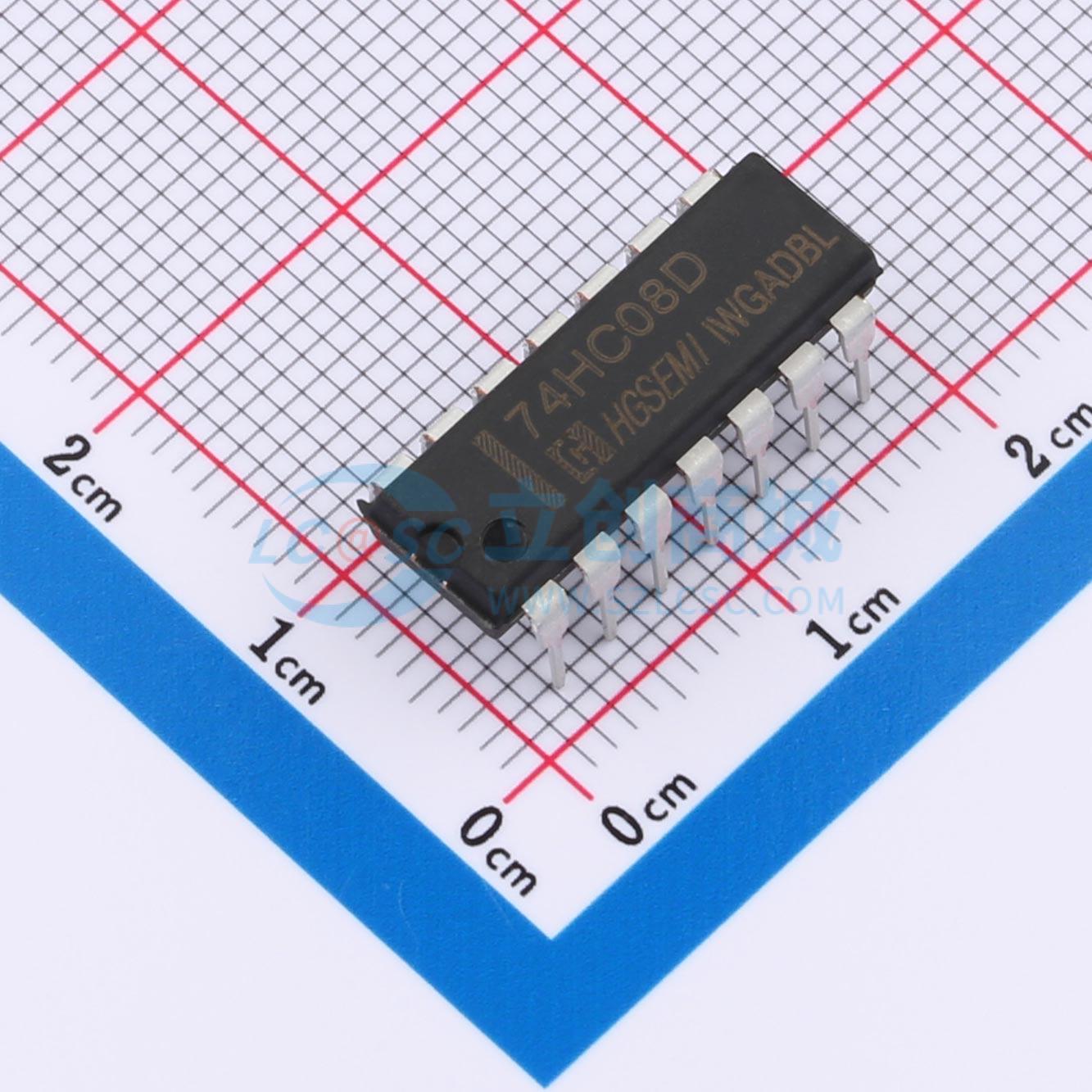

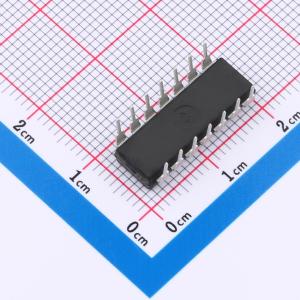

74HC08DN
低功耗2输入与门集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 逻辑门 CMOS逻辑低功耗 2 输入
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC08DN
- 商品编号
- C19193443
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.678克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 5.5uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 5.2V；4.4V；3.7V；5.9V；1.9V | |
| 输出低电平(VOL) | 400mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 16ns@5V,15pF；18ns@5V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
应用领域
- 数字逻辑驱动
- 工控应用（如抢答器，程控设备）
