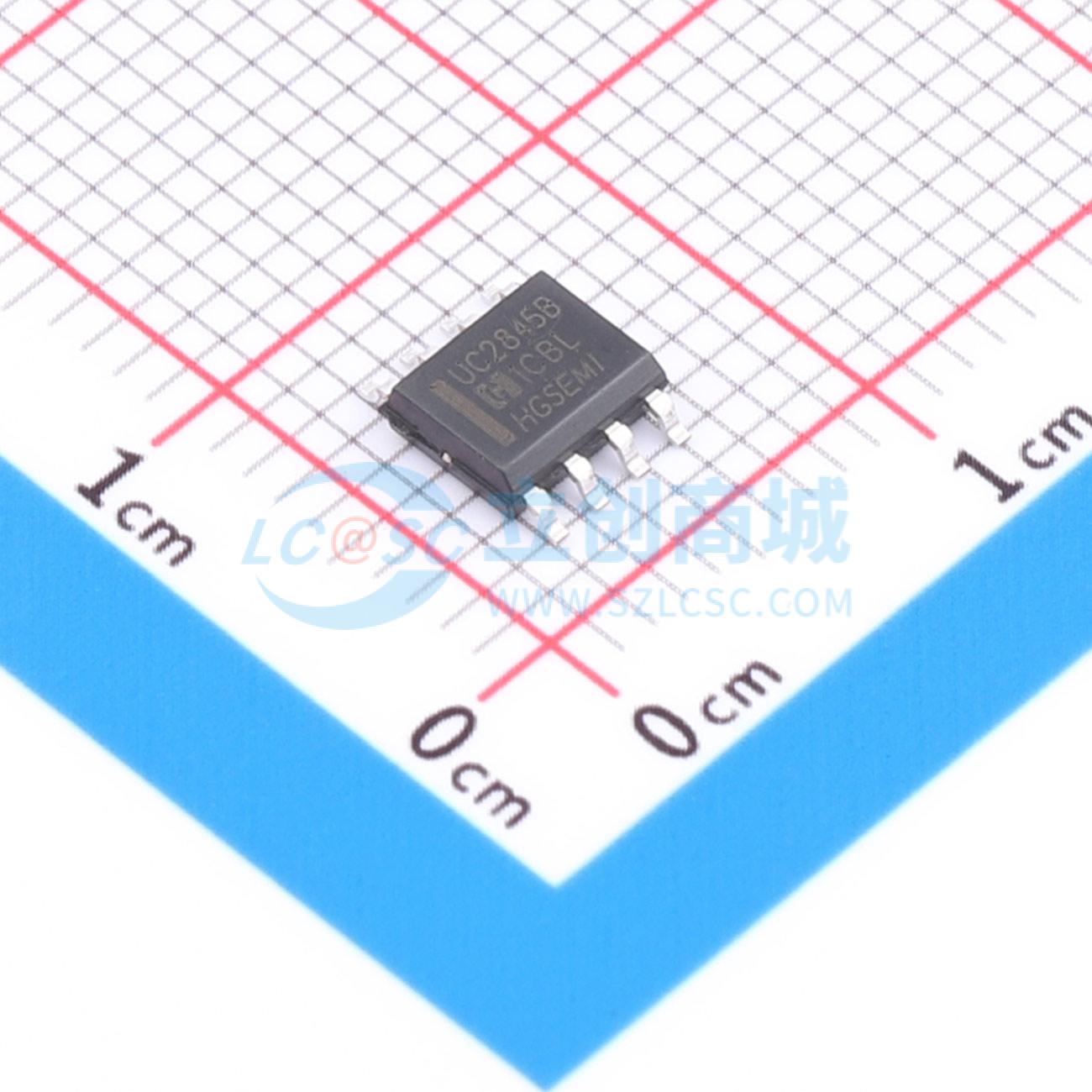

UC2845BM/TR

电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC3845M/TR升级替代料，建议试样，AC-DC控制器和稳压器工业级 PWM 控制器纯国产
品牌名称: HGSEMI(华冠)
商品型号: UC2845BM/TR
商品编号: C19193450
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2628克(g)

商品参数

商品概述

UC2845B是高性能固定频率电流模式控制器，专为隔离或DC-DC转换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。该电路提供欠电压锁定模块，启动电流小于0.5mA，误差放大器输入端连接一个精准的基准电压，经过修整可提供高精度，其他内部模块包括确保闭锁运行的逻辑电路，限流和为大电流图腾柱式输出而设计的PWM比较器。这个输出结构适合于驱动N沟道MOSFET，输出端在关断状态为低电平。

商品特性

专为隔离或DC/DC转换器优化
低启动电流（<0.5mA）
自动前馈补偿
逐个周期限流功能
增强的负载响应特性
带迟滞的欠压保护功能
双脉冲抑制
高电流图腾柱输出
内部经修调的带隙基准
高达500kHz工作频率

应用领域

功率转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~30V
	开关频率	100kHz~500kHz
	输出电流	1A

	属性	参数值
	耗散功率(Pd)	850mW
	最大占空比	50%
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+85℃
