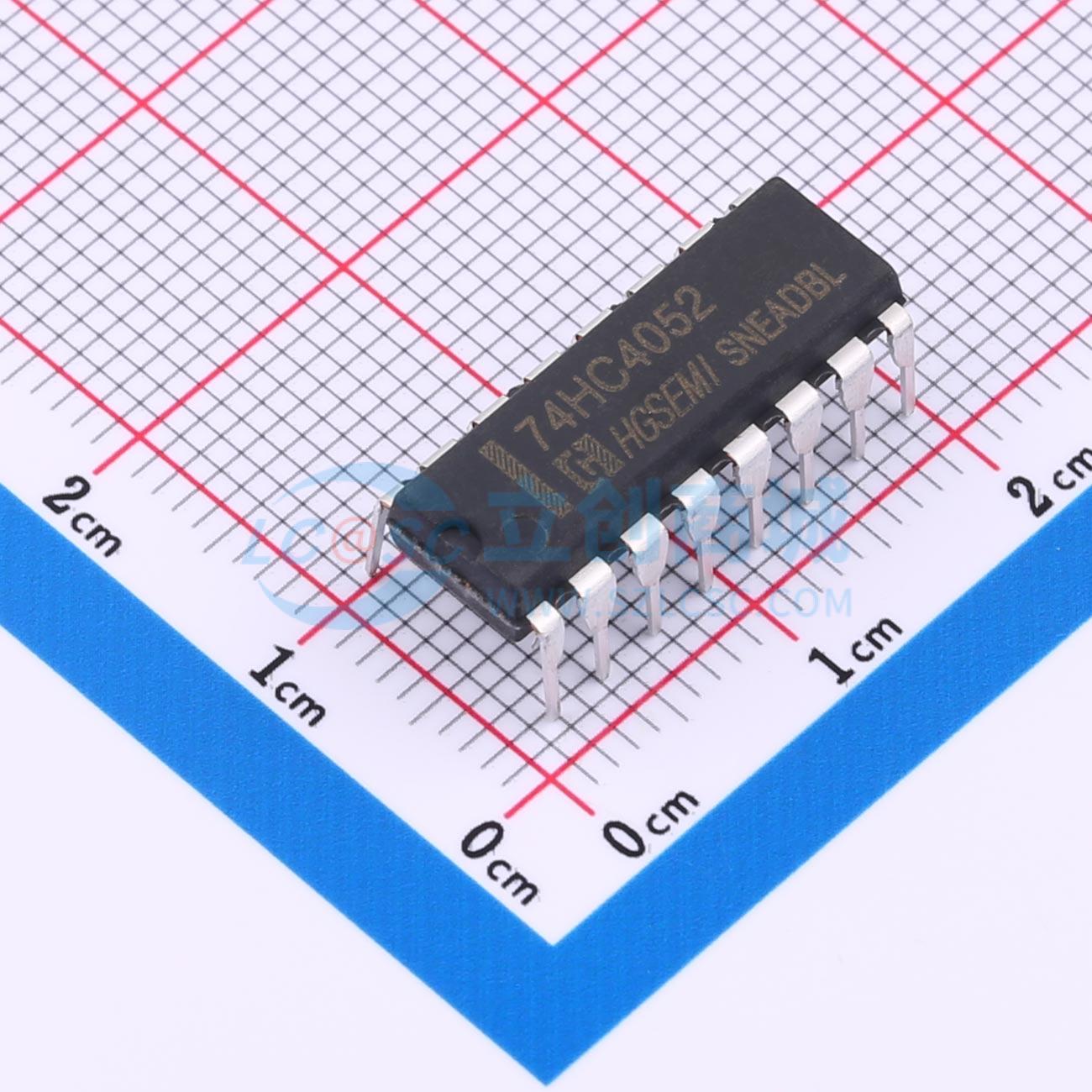

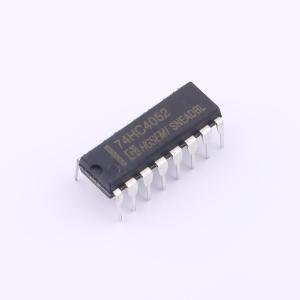

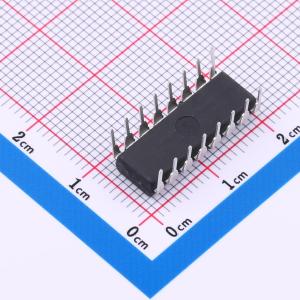

74HC4052N
2路四选一模拟开关
- 描述
- 逻辑门 2路四选一模拟开关
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC4052N
- 商品编号
- C19193455
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.6993克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 双向模拟通道 |
商品概述
74HC4052是一款带有公共使能输入控制位的2路四选一模拟开关电路。每个多路选择开关包含四个独立的输入/输出端（Y0至Y3）、一个公共输入/输出端（Z）和选择输入端（A）。公共使能输入控制位包括两个选择输入端A0、A1和一个低电平有效的使能输入端E（上划线）。每个通道包含四个双向模拟开关，开关一侧连接独立输入/输出端（Y0至Y3），另一侧连接公共输入/输出端（Z）。当E（上划线）为低电平时，由A0和A1选通四个开关中的一个（低阻导通状态）。当E（上划线）为高电平时，所有开关均处于高阻关断状态，与A0和A1无关。VDD和VSS是连接至数字控制输入（A0、A1和E（上划线））的电源电压。（VDD - VSS）的范围为3~9V，模拟输入/输出（Y0~Y3和Z）可在最高VDD至最低VEE之间变化。（VDD - VEE）不得超过9V。当用作数字多路选择开关时，VEE和VSS通常连接在一起（通常接地）。该器件主要应用于模拟多路选择开关、数字多路选择开关及信号选通。封装形式包括DIP-16、SOP-16、TSSOP-16、QSOP-16和QFN-16。
应用领域
- 模拟多路选择开关
- 数字多路选择开关
- 信号选通
