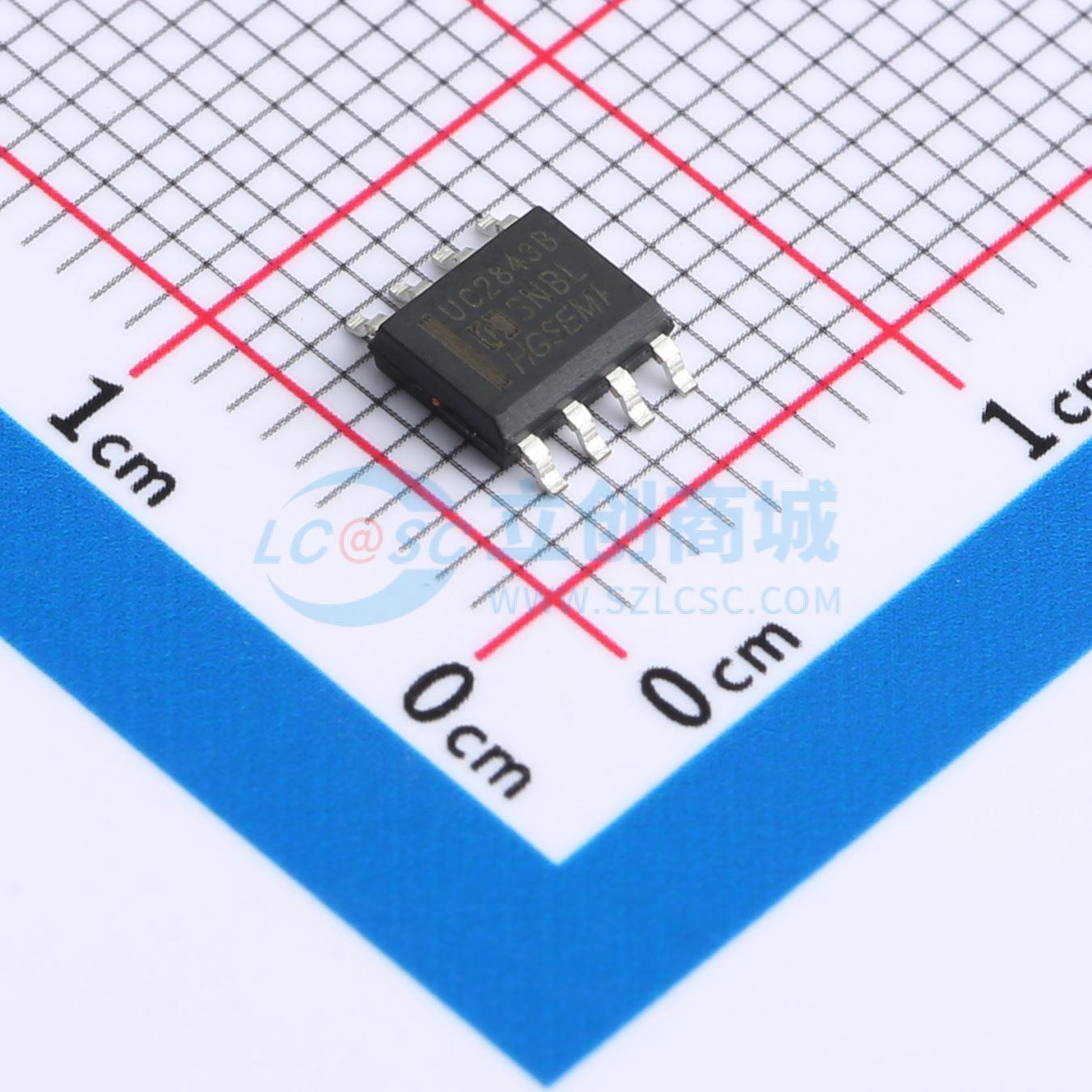

温馨提醒：图片仅供参考，商品以实物为准
UC2843BM/TR
10V~30V 1A
- 描述
- UC3843BM/TR升级替代料，建议试样，AC-DC控制器和稳压器 工业级 PWM 控制器 纯国产
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- UC2843BM/TR
- 商品编号
- C19193446
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.26096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 10V~30V | |
| 开关频率 | 100kHz~500kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 96% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 斜坡补偿；欠压锁定；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 0V~28V | |
| 反馈方式 | - |
商品概述
UC2843B是一款高性能固定频率电流模式控制器，专为隔离式或DC-DC转换器应用而设计，可为设计人员提供仅需极少外部元件的高性价比解决方案。该电路包含欠压锁定模块，其启动电流小于0.5mA。误差放大器输入端连接了一个经过修整、可提供高精度的精密基准电压。其他内部模块包括确保锁存操作的逻辑电路、限流电路以及专为驱动大电流图腾柱输出而设计的PWM比较器。该输出架构适合驱动N沟道MOSFET，且输出在关断状态下保持低电平。
商品特性
- 专为隔离式或DC/DC转换器优化
- 低启动电流（小于0.5mA）
- 自动前馈补偿
- 逐周期限流功能
- 增强的负载响应特性
- 带迟滞的欠压锁定功能
- 双脉冲抑制
- 高电流图腾柱输出
- 内部经修整的带隙基准
- 工作频率高达500kHz
应用领域
- 功率转换器
