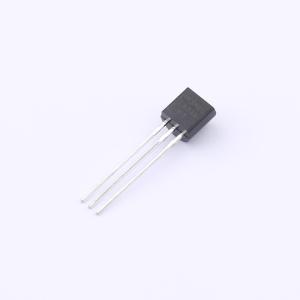

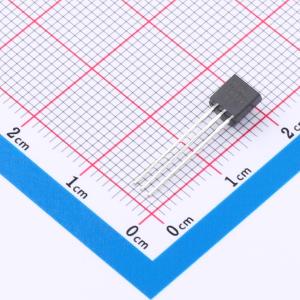

温馨提醒：图片仅供参考，商品以实物为准
LM236Z-5.0
4V~6V
- 描述
- 电压基准芯片 5V 集成参考电路
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM236Z-5.0
- 商品编号
- C19193431
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.1983克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 4V~6V | |
| 输出电压 | 5V | |
| 输出电流 | 15mA | |
| 精度 | ±1% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 600uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM236和LM336是精密5.0V稳压二极管。这些电压基准单片集成电路的工作方式类似于具有低温度系数和0.6Ω动态阻抗的5.0V齐纳二极管。第三个引脚可用于调节基准电压和温度系数。
商品特性
- 可调节范围为4V ~ 6V
- 低温度系数
- 宽工作电流范围为600μA ~ 10mA
- 动态阻抗为0.6Ω
- 初始公差可达±1%
- 保证温度稳定性
- 易于微调以实现最小温度漂移
- 快速开启
- 三引脚晶体管封装
应用领域
- 5.0V基准
- 具有最小温度系数的5.0V基准
- 调整至5.00V
- 与击穿电压无关的温度系数的4V ~ 6V可调基准
- 具有低温度系数的精密功率调节器
- 5Vcrowbar电路
- 可调并联稳压器
- 10V缓冲基准
- 低噪声缓冲基准
