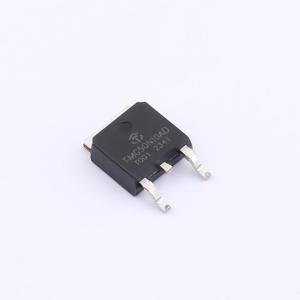

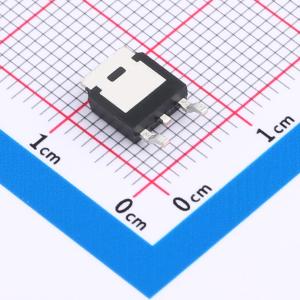

温馨提醒：图片仅供参考，商品以实物为准
TMG020N10AD
TMG020N10AD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TMC(台懋)
- 商品型号
- TMG020N10AD
- 商品编号
- C19189176
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.4062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 20mΩ@10V | |
| 耗散功率(Pd) | 73W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 40nC | |
| 输入电容(Ciss) | 3.727nF | |
| 反向传输电容(Crss) | 148pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 80pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 重复额定值：脉冲宽度受最大结温限制
- EAS条件：结温T_J = 25°C，V_DD = 50 V，V_G = 10 V，L = 0.5 mH，R_G = 25 Ω，I_AS = 14.5 A
- 脉冲测试：脉冲宽度 ≤ 300 μs，占空比 ≤ 0.5%
