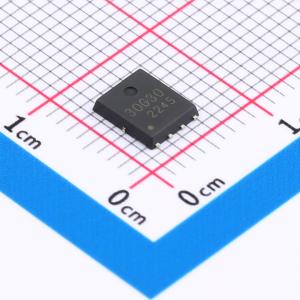

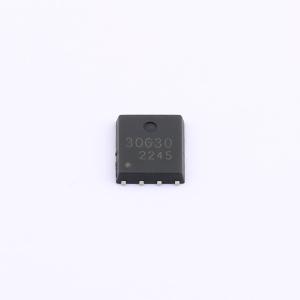

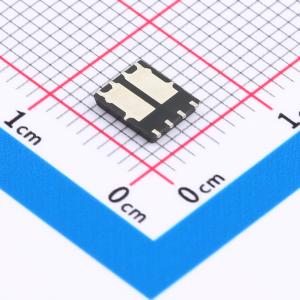

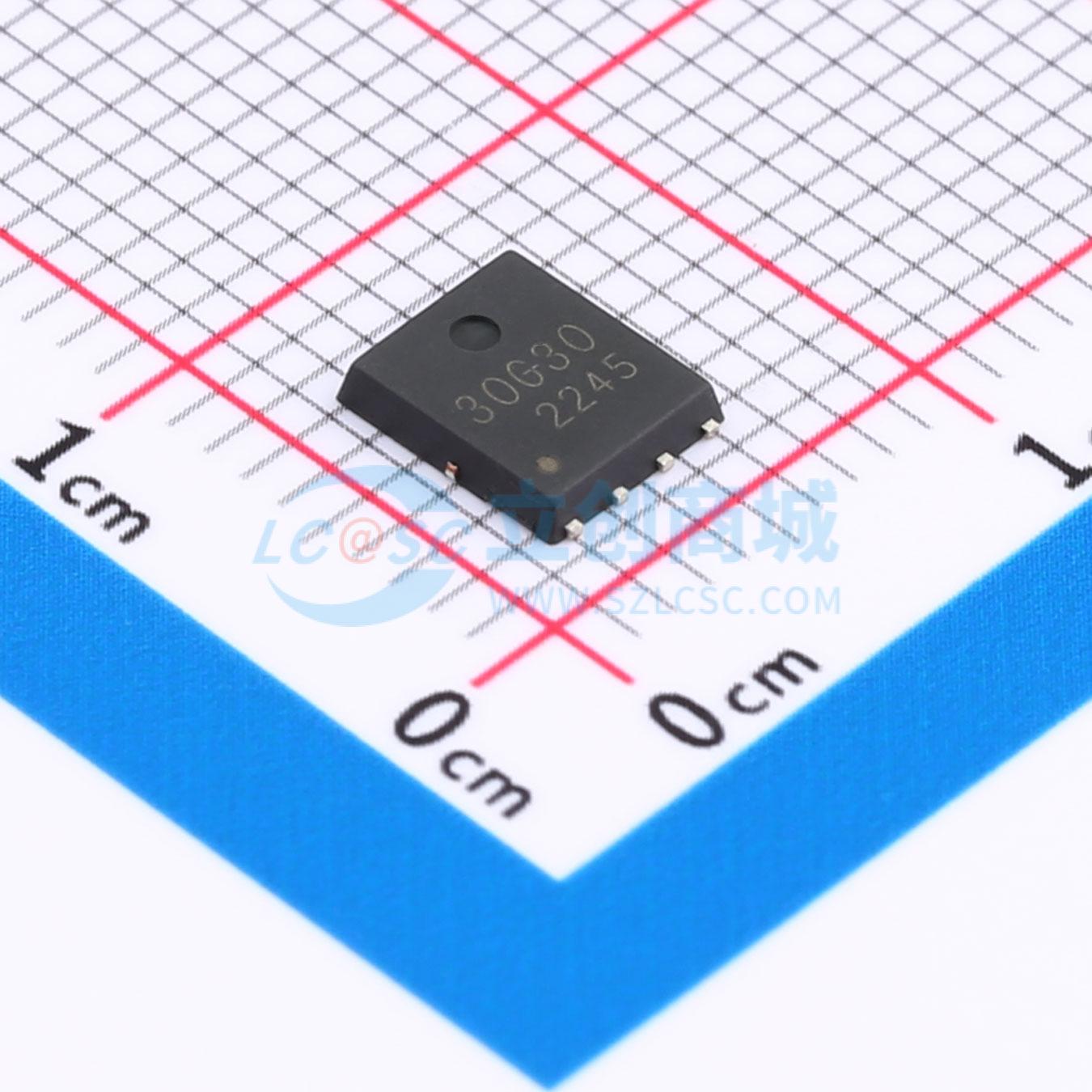

TM0095G03NF
TM0095G03NF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TMC(台懋)
- 商品型号
- TM0095G03NF
- 商品编号
- C19189193
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.171053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V；30V | |
| 连续漏极电流(Id) | 30A；30A | |
| 导通电阻(RDS(on)) | 21mΩ@10V；9.5mΩ@10V | |
| 耗散功率(Pd) | 15W；21.3W | |
| 阈值电压(Vgs(th)) | 1.6V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC；24nC | |
| 输入电容(Ciss) | 633pF；1.24nF | |
| 反向传输电容(Crss) | 138pF；99pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 120pF；151pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
- 低RDS(ON)
- 符合RoHS标准且无卤素
商品特性
- N沟道:
- VDS = 30V,ID = 30A
- RDS(ON) = 9.5 m Ω(典型值),@ VGS = 10 V
- P沟道:
- VDS = -30V,ID = -20A
- RDS(ON) = 21 m Ω(典型值),@ VGS = -10 V
- 100%经过UIS测试
- 100%经过Rg测试
应用领域
-负载开关-脉冲宽度调制(PWM)
