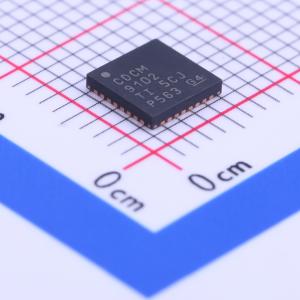

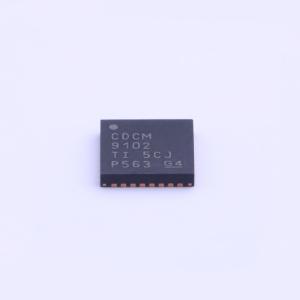

温馨提醒：图片仅供参考，商品以实物为准

CDCM9102RHBT

描述: CDCM9102 低噪声双通道 100MHz PCIe 时钟发生器
品牌名称: TI(德州仪器)
商品型号: CDCM9102RHBT
商品编号: C189194
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

CDCM9102是一款低抖动时钟发生器，旨在为PCI Express等通信标准提供参考时钟。该器件支持高达PCIE第3代标准，且易于配置和使用。CDCM9102提供两个100 MHz差分时钟端口。这些端口支持的输出类型包括LVPECL、LVDS或一对LVCMOS缓冲器。通过交流耦合网络支持HCSL信号。用户可通过绑定器件引脚来配置所需的输出缓冲器类型。此外，还提供一个单端25 MHz时钟输出端口。该端口可用于通用时钟、为以太网PHY提供时钟，或为其他时钟发生器提供参考时钟。所有生成的时钟均来自单个外部25 MHz晶体。

商品特性

集成低噪声时钟发生器，包括PLL、VCO和环路滤波器
支持HCSL信号电平（交流耦合）
典型周期抖动：21 ps峰峰值
典型随机抖动：510 fs均方根值
输出类型由引脚设置
额外的单端25 MHz输出
集成晶体振荡器输入，可接受25 MHz晶体
输出使能引脚可关闭器件和输出
5 mm × 5 mm 32引脚VQFN封装
ESD保护超过2000 V HBM、500 V CDM
工业温度范围（-40℃至85℃）
3.3 V电源

应用领域

为PCI Express第1代、第2代和第3代生成参考时钟
通用时钟

当前商品已下架如需订货请填写您的需求

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	100MHz
	工作电压	3V~3.6V

	属性	参数值
	输出通道数	2
	工作温度	-40℃~+85℃
